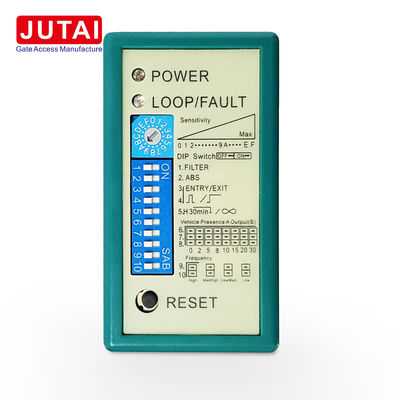

110-240 فولت جهاز استشعار حلقة الحاجز المزدوج القناة الواحدة LD-100 كاشف المركبات

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	إل دي-100
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	مواقف كرتونية (13.58.55 سم)/0.3 كجم/وحدة
وقت التسليم	3-5 أيام عمل بعد استلام الدفع
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال، موني جرام، أليباي
القدرة على العرض	10000 قطعة/شهر

تفاصيل المنتج

توريد الطاقة	110-240 فولت	نطاق الحساسية	20-2000μH
إعداد الحساسية	6 طرق قابلة للتحديد/أعلى 0.010%DL/L/أدنى 2.56%DL/L	تكرار	مفتاح بأربع خطوات يمكن اختياره 20-80 كيلو هرتز
إغراءات العملية	-40 درجة مئوية إلى +70 درجة مئوية / (-111 درجة فهرنهايت إلى +158 درجة فهرنهايت)	مخرج خطأ	يلمع ببطء: قد يشير إلى انقطاع قصير أو عدد غير كاف من الدورات اللمعان أسرع: قد يشير إلى حلقة مفتو
أوقات الاستجابة	تشغيل 10-90MS / إيقاف 10-90MS	تتابع	إرسال الحضور / إرسال الخطأ
إبراز	مستشعر حلقة قناة واحدة 240 فولت , 110-240 فولت جهاز استشعار حلقة قناة واحدة , كاشف المركبة جهاز استشعار حلقة قناة واحدة

اترك رسالة

منتوج وصف

مستشعر حلقة حاجز ذراع أحادي القناة 110-240 فولت LD-100 كاشف مركبات

نظرة عامة على المنتج

كاشف حلقة بوابة وقوف السيارات هو مستشعر متخصص مصمم لبوابات مواقف السيارات، قادر على تحديد وكشف جميع أنواع المركبات بكفاءة بما في ذلك المركبات الكبيرة والشاحنات والدراجات النارية والمزيد، مما يضمن فتح وإغلاق البوابة تلقائيًا.

الميزات والمزايا الرئيسية

كاشف مركبات أحادي القناة
نطاق استشعار واسع وحساسية عالية: نطاق 15 إلى 2000 ميكرو هنري بحساسية عالية للكشف الدقيق عن مختلف المركبات
وظيفة إعادة الضبط التلقائي: يعيد الضبط تلقائيًا في حالة حدوث خلل، مما يلغي الحاجة إلى التدخل اليدوي
اختيار مستويات الكشف المتعددة: 16 مستوى قابل للاختيار من 0.008% DL/L إلى 2.50% DL/L
حماية من الصواعق بقوة 40000 فولت: حماية قوية ضد أضرار ضربات الصواعق
نطاق بيئة تشغيل واسع: نطاق درجة حرارة من -40 درجة مئوية إلى +70 درجة مئوية للتشغيل المستقر في الظروف القاسية

مؤشرات ووظائف المفاتيح

مؤشرات LED

مؤشر الطاقة (أحمر): يشير إلى "تشغيل الطاقة"
مؤشر الكشف:
- مضاء باستمرار: كشف المركبات
- يومض ببطء: قصر في الحلقة أو عدد لفات غير كافٍ
- يومض بسرعة: فتح في الحلقة أو عدد لفات زائد

المفتاح 1 - اختيار الحساسية

يمكن تعديل الحساسية عبر مقياس "الحساسية" مع 16 إعدادًا مختلفًا (0 = أقل حساسية، "F" = الأكثر حساسية).

المفتاح 2 - إعدادات مفتاح DIP

DIP1 و DIP2 - وظائف خاصة

DIP1 ON: الخرج له تأخير ثانيتين (لا يوجد خرج مرحل إذا تجاوزت سرعة المركبة 8 كم/ساعة)
DIP2 ON: يزيد الحساسية لتجنب إيقاف تشغيل المرحل غير المرغوب فيه للمركبات المغادرة، خاصة المقطورات

DIP3 و DIP4 - خرج المرحل B

وضع DIP	خرج المرحل B	حالة ملفات الحلقة
OFF OFF	عند خروج المركبة، يكون الخرج للمرحل B هو 200 مللي ثانية	نوع خرج المرحل B
ON OFF	عند مغادرة المركبة، يكون الخرج للمرحل B هو 600 مللي ثانية	سيكون خرج المرحل B موجودًا. لا يوجد نوع خرج للمرحل B
ON ON	يمكن استخدامه لاختبار الحلقة. إذا كانت الحلقة معيبة، سيكون المرحل B قيد التشغيل وسيتوقف عن العمل بمجرد إصلاح العطل.

DIP5 - إعادة الضبط التلقائي

وضع DIP	الوضع الحالي
ON	يمكن أن تكون المركبة موجودة بشكل دائم (لا توجد إعادة ضبط تلقائية، ما لم تغادر المركبة أو يتم إعادة الضبط يدويًا)
OFF	الوضع العادي (إعادة الضبط التلقائي بعد 30 دقيقة من وجود المركبة، يستخدم لحل خطأ التشغيل)

DIP6 و DIP7 و DIP8 - تأخير المرحل A

وضع DIP	تأخير الخرج A
OFF OFF OFF	0 ثانية خرج
ON OFF OFF	2 ثانية خرج
OFF ON OFF	5 ثانية خرج
ON ON OFF	8 ثانية خرج
OFF OFF ON	10 ثانية خرج
ON OFF ON	15 ثانية خرج
OFF ON ON	20 ثانية خرج
ON ON ON	30 ثانية خرج

DIP9 و DIP10 - إعدادات التردد (40 كيلو هرتز إلى 100 كيلو هرتز)

وضع DIP	التردد
OFF OFF	عالي
ON OFF	متوسط إلى عالي
OFF ON	متوسط إلى منخفض
ON ON	منخفض

عند تركيب كاشفين أو أكثر وحلقات استشعار، اضبط كاشفًا واحدًا على تردد عالٍ والآخر على تردد منخفض لتقليل تأثيرات التداخل. ضع حلقات الاستشعار والكواشف على بعد 2 متر على الأقل.

زر إعادة الضبط

هام: يجب إعادة ضبط LD-100 في كل مرة يتم فيها إجراء تغيير في الإعدادات على مفاتيح DIP.

موضع الكاشف والتركيب

قم بتركيب الكاشف في حاوية مقاومة للعوامل الجوية
ضع الكاشف بأقرب ما يمكن من حلقة الاستشعار
قم بالتركيب بعيدًا عن المجالات المغناطيسية القوية
تجنب تشغيل أسلاك الجهد العالي بالقرب من كواشف الحلقة
لا تقم بالتركيب على الأجسام المهتزة
للمسافات أقل من 10 أمتار: استخدم أسلاكًا عادية لتوصيل صندوق التحكم بالحلقة
للمسافات التي تزيد عن 10 أمتار: استخدم كابلًا محميًا ثنائي النواة (لا تتجاوز 30 مترًا)

تركيب الحلقة

محيط الحلقة وأرقام الأسطوانات

محيط الحلقة	أرقام الأسطوانات
3-4 م	6
4-6 م	5
6-10 م	4
10-20 م	3
20 م - أعلى	2

يتم إغلاق الحلقات باستخدام مركب إيبوكسي أسود "سريع الإعداد" أو معجون البيتومين الساخن ليتناسب مع سطح الطريق.

استكشاف الأخطاء وإصلاحها

الكاشف لا يعمل: اضغط على إعادة الضبط
مؤشر LED الأحمر غير مضاء بالكامل: تحقق من مصدر الطاقة
مؤشر LED الأخضر يومض ببطء: قصر في الحلقة أو عدد لفات غير كافٍ
مؤشر LED الأخضر يومض بسرعة أكبر: فتح الحلقة أو عدد لفات زائد
عدد لفات غير كافٍ: خفض التردد (إذا كان لا يزال مرتفعًا جدًا، أضف المزيد من اللفات)
عدد لفات زائد: رفع التردد (إذا كان لا يزال منخفضًا جدًا، قم بإزالة بعض اللفات)

مواصفات المنتج

المواصفات	القيمة
نطاق الضبط الذاتي	20-2000 ميكرو هنري
الحساسية	16 مستوى قابل للاختيار / الأعلى 0.010% DL/L / الأدنى 2.56% DL/L
التردد	قابل للاختيار بأربعة مستويات مفتاح 20-80 كيلو هرتز
متطلبات الطاقة	110-240 فولت تيار متردد (48 إلى 62 هرتز)
درجة حرارة التشغيل	-40 درجة مئوية إلى +70 درجة مئوية / (-111 درجة فهرنهايت إلى +158 درجة فهرنهايت)
خرج الخطأ	يومض ببطء: قصر أو عدد لفات غير كافٍ يومض بسرعة أكبر: فتح الحلقة أو عدد لفات زائد
أوقات الاستجابة	التشغيل 10-90 مللي ثانية / الإيقاف 10-90 مللي ثانية
مؤشرات مرئية	مؤشر الطاقة - أحمر مؤشر القناة - أخضر
إعادة الضبط	إعادة الضبط بواسطة زر الضغط على الغلاف الأمامي
خرج المرحل	مرحل وجود / مرحل خطأ
الرطوبة	حتى 95% رطوبة نسبية بدون تكثف
