جوتاي الحاجز الضوئي للسلامة 2m الطول ملء الغراء IP67 -30°C

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	CL20-8L8
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كارتون
وقت التسليم	5-8 أيام عمل
شروط الدفع	T/T، L/C، D/A، D/P، ويسترن يونيون، باي بال، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

تفاصيل المنتج

تصنيف IP	IP67	مسافة الاستشعار	8 م
مادة	سبائك الألومنيوم	ميزة	مقاومة للتآكل
جهد الإمداد	تيار مستمر 12-24 فولت	درجة حرارة التشغيل	-20 ~ 60 ℃
التشغيل الحالي	< 50mA	الإخراج	لا / نك، كوم
العمل الحالي	<20 مللي أمبير @ تيار مستمر 12 فولت	مواصفة	2002.11.5 سم
إبراز	IP67 حاجز الضوء المظلم , الحاجز الضوئي الضوئي , الحاجز الضوئي لملء الغراء

اترك رسالة

منتوج وصف

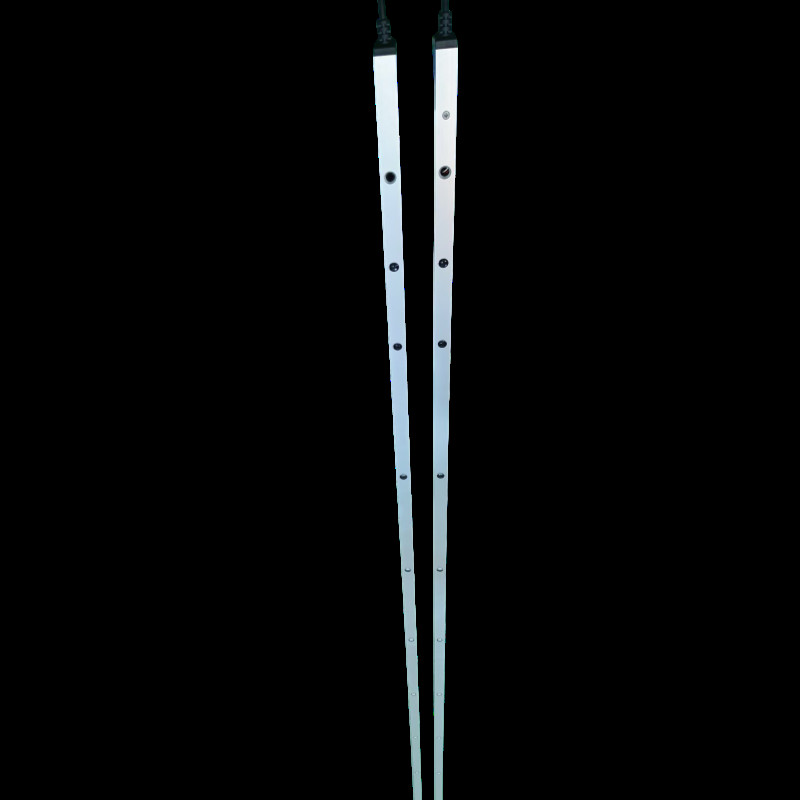

ستارة ضوئية أمان JUTAI بطول 2 متر، ملء غراء، IP67، -30 درجة مئوية

مستشعر ستارة ضوئية أمان بالأشعة تحت الحمراء CL20-8L8 مع وظيفة إخفاء للأبواب الصناعية

مقدمة المنتج

تنشئ ستارة الأمان الضوئية JUTAI CL20-8L8 درعًا واقيًا عن طريق توليد شعاع ضوئي بين الباعث والمستقبل. عندما يدخل جسم أو شخص إلى منطقة الشبكة، يتم مقاطعة شعاع الضوء، مما يؤدي فورًا إلى تشغيل نظام الأمان لاتخاذ الإجراءات المناسبة. يتم تركيبه عادةً في نقاط حرجة للأجهزة مثل الأبواب، والأبواب الأوتوماتيكية، ومعدات الرفع، والمزيد، للكشف الفوري عن مخاطر السحق المحتملة. يستخدم على نطاق واسع في البيئات الصناعية والتجارية، وهو مكون أساسي لأنظمة الأتمتة، خاصة في المواقف التي تتطلب معايير أمان عالية.

أوضاع التشغيل

وضع الإخفاء

يتم تركيب الستارة الضوئية الأمان داخل فجوة الباب
عندما يُغلق الباب بشكل طبيعي، يتم حظر أشعة الضوء بالتتابع من الأعلى إلى الأسفل
يتم التعرف على هذا الحظر المتسلسل بواسطة النظام كإجراء طبيعي لإغلاق الباب
عندما يكون الباب مغلقًا ويعيق جسم ما شعاع الضوء، فإنه يتسبب في فتح الباب فورًا

الوضع العادي

مركب على الجانب الداخلي والخارجي للباب
لا تمر أشعة الضوء عندما يكون الباب مغلقًا
بغض النظر عن شعاع الضوء الذي يتم حجبه، يقوم النظام فورًا بإخراج إشارة فتح الباب

الميزات الرئيسية

تتكون من باعث ومستقبل
نطاق تشغيل من 1-8 متر
أقصى ارتفاع للحماية: 1820 مم في وضعي الإخفاء والعادي
مادة الغلاف: سبائك الألومنيوم

مزايا المنتج

مناسب لأبواب التخزين البارد والبيئات الرطبة (نطاق درجة حرارة -25 درجة مئوية)
لا يتطلب صندوق تحكم سلكي متزامن
سرعة استجابة سريعة: 0.03 ثانية
مقاوم لأشعة الشمس والتداخل الكهرومغناطيسي
يدعم التخصيص (الكمية)

المعلمات الفنية

المعلمة	المستقبل	الباعث
تيار التشغيل	<20mA@DC12V	<65mA@DC12V
جهد التشغيل	DC12-24V	DC12-24V
نطاق التشغيل	1-8m	1-8m
أقصى ارتفاع للحماية	1820 مم (كلا الوضعين)	1820 مم (كلا الوضعين)
الخرج	NO/NC, COM	-
حالة LED	أحمر (تم حظر الجسم)، أزرق (غير محظور)، أزرق وامض (الحاجة إلى المحاذاة)	أزرق ثابت (عادي)، أحمر وامض بسرعة (مشكلة في الجهد)
عدد الخلايا الضوئية	8	8
درجة حرارة التشغيل	-20 درجة مئوية ~ +60 درجة مئوية	-20 درجة مئوية ~ +60 درجة مئوية
مستوى الحماية	IP67	IP67
مادة الغلاف	سبائك الألومنيوم	سبائك الألومنيوم

مخطط التوصيل

لون السلك	المستقبل	الباعث
أحمر	DC12V-24V	DC12V-24V
أخضر	التوصيل بـ GND	-
أصفر	NO/NC (افتراضي NO)	-
أبيض	COM	-
أسود	GND	GND

في غضون دقيقة واحدة من التشغيل، يلمس السلك الأخضر GND المستقبل خمس مرات (يومض الضوء الأحمر)، وسيتحول السلك الأصفر إلى NC.

دليل استكشاف الأخطاء وإصلاحها

أعراض الخطأ	الحلول
أضواء وامضة ببطء بعد التشغيل	لم يتم محاذاة الباعث والمستقبل؛ أعد ضبط المحاذاة
ضوء أحمر وامض بسرعة (طرف الباعث)	الجهد عند طرف الباعث أقل من 9 فولت أو أعلى من 28 فولت
الستارة الضوئية طبيعية، ولكن الباب لا يقوم بإجراء منع القرص	خطأ في الأسلاك
غير قادر على الدخول إلى وضع الإخفاء	1. تسرب الضوء أثناء نزول الباب 2. تم حظر الشعاع السفلي 3. لم يتم استيفاء الحد الأدنى للمسافة للحظر المستمر
