نظرة عامة

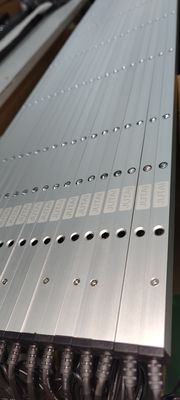

الستار الضوئي المفتوح - CL15-8L8 من Shenzhen Jutai Comm Co. ، Ltd. هو جهاز أمان متقدم مصمم لتعزيز أمان وكفاءة الأبواب الصناعية.يحتوي على مستشعر الأشعة تحت الحمراء النشط قوي مع مقاومة ضوئية استثنائيةمع نطاق اكتشاف مثير للإعجاب يصل إلى 8 أمتار ووقت استجابة سريعهذا المستشعر حيوي لمراقبة السلامة في تطبيقات صناعية متنوعة، مما يجعلها أداة قيمة لسلامة مكان العمل.

• المبدأ: عادةً ما يتكون من جهاز إرسال ومستقبل لتشكيل نظام ستارة ضوئية. يقوم جهاز الإرسال بإرسال سلسلة من أشعة الأشعة تحت الحمراء المتوازية، ويستقبل جهاز الاستقبال هذه الأشعة.عندما يتم حجب ستارة الضوء من قبل كائن، جهاز الاستقبال يكتشف التغيير في إشارة الضوء.
• لمنع سحق الأبواب الصناعية: في سيناريوهات الأبواب الصناعية (مثل الأبواب المتدحرجة الكبيرة في المصانع ، أبواب المرآب ، إلخ) ، إذا كان هناك كائن (مثل الموظفين والمركبات والسلع ، إلخ.)) يدخل المنطقة تحت الباب أثناء عملية النزول أو الإغلاق، يمكن لمستشعر الستار الضوئي اكتشافه بسرعة وإرسال إشارة إلى نظام التحكم لوقف الباب من الإغلاق أو عكس فتحه ،وبالتالي منع الباب من سحق الكائن وتسبب الأضرار أو حوادث السلامة.

• تعمل وظيفة الحجب بطريقة ما بحيث إذا تم حجب العوارض بشكل متتابع من الأعلى إلى الأسفل ، فلن يؤدي ذلك إلى إطلاق الإرسال ويعتبر إغلاق الباب العادي.إذا كانت العوارض في الجزء السفلي من الباب مغلقة أثناء عملية الإغلاق، إشارة الإرسال سيتم إخراجها.
• تحسين كفاءة الإنتاج ومرونته: دون التضحية بالسلامة، يمكن تجنب الحالات التي من شأنها أن تؤدي إلى إيقاف غير ضروري.تمكين العمليات الصناعية من التقدم بسلاسة أكبر.

المعلومات الرئيسية

إن الستار الضوئي المظلم هو جهاز أمان متخصص يسمح بإيقاف تشغيل أجزاء محددة من مجال الكشف الخاص به ، أو "الظلام" دون التأثير على الستار بأكمله.هذه الميزة ضرورية في البيئات التي تقوم فيها الآلات أو عمليات الإنتاج بإيقاف مجال ستارة الضوء بانتظاممن خلال إغلاق هذه المناطق بشكل انتقائي ، يحافظ الستار الضوئي على الحماية من خلال الكشف عن انقطاعات غير متوقعة في المقاطع غير المسطحة ،ضمان السلامة دون توقف غير ضروري أو إنذارات كاذبةهذه الوظيفة مفيدة بشكل خاص في البيئات الآلية المعقدة حيث المرونة والسلامة على حد سواء حاسمة.

الخصائص التقنية والفوائد

• التكامل السلس للنظام: مصممة لدمج سهل مع أنظمة التحكم في الأبواب المختلفة ، مما يضمن التوافق والتشغيل السلس.
• تكييف المنشآت: مناسبة للتثبيت المباشر في حواف الأبواب، مما يوفر المرونة لاستيعاب تكوينات الأبواب المختلفة وحالات التثبيت.
• الطول القابل للتخصيص: متوفر في أطوال مختلفة مثل 2 متر و 2.5 متر ، مما يسمح بالتخصيص لتلبية متطلبات تركيب محددة.
• تصميم صغير وفعال: نموذج CL15-8L8 هو ستارة ضوئية مضغوطة مصممة خصيصًا للأبواب والبوابات التلقائية ، وتوفر تدابير أمنية موثوقة مع الحد الأدنى من البصمة.
• نطاق التطبيق الواسع: مثالية للأبواب عالية السرعة، الأبواب التقطيعية، الأبواب المتدحرجة، الأبواب التلسكوبية ذات الإغلاق الرأسي، ومصاعد البضائع، تظهر تنوعها في مختلف البيئات الصناعية.
• قدرات الكشف الدقيقة: يستخدم تقنية الشعاع العابر للكشف بدقة عن وجود الأفراد أو الأشياء، ومنع الحوادث وضمان إشارات تشغيل الباب في الوقت المناسب.
• خيارات الخروج المرنة: يوفر أساليب إخراج متعددة (NO / NC و COM) ، مما يعزز المرونة للاندماج مع مختلف أنظمة التحكم في الأبواب.
• كفاءة الطاقة: يحتوي على استهلاك كهربائي منخفض أقل من 20mA عند DC12V ويعمل ضمن نطاق الجهد العامل من DC12-24V ، مما يضمن أداء كفاءة الطاقة.
• الأسلاك المبسطة: يلغي الحاجة إلى سلك مزامنة بين جهاز الإرسال والمتلقي، مما يسهل الأسلاك في الموقع ويقلل من تكاليف المواد. يتم تضمين إشارة المزامنة في شعاع الأشعة تحت الحمراء,ضمان التزامن من خلال منطق لوحات الدوائر.
• الدعم التقني والخدمة: توجد خيارات شاملة للدعم التقني والخدمات.ضمان أن يتم معالجة أي مشكلات على وجه السرعة وأن يحصل العملاء على المساعدة التي يحتاجون إليها للتثبيت والصيانة.

من خلال التأكيد على أطوالها القابلة للتخصيص والدعم التقني القوي ، يتم وضع الستار الخفيف CL15-8L8 كحل أمني متعدد الاستخدامات وموثوق به لمختلف البيئات الصناعية.

المواصفات التقنية

إرشادات التثبيت

الخطوة الأولى: إزالة الغطاء وربط الأسلاك

1. أغطية منفصلة: قم بإزالة الغطاء العلوي والسفلي للمستشعر بعناية.
2. اتصالات الأسلاك: إقامة اتصالات الأسلاك اللازمة وتوجيه نهاية الخيط من خلال الميناء المحدد.

الخطوة الثانية: الموقع و علامة الثقوب

1. الموازنة: قم بمواءمة جهاز الإرسال والمستقبل بالتوازي لتحديد موقع التثبيت الصحيح.
2. العلامة: حدد بوضوح مواقع الثقوب على الحائط للحفر الدقيق.

الخطوة الثالثة: الحفر والإصلاح

1. الحفر: استخدم حفرة ضربات لخلق ثقوب في المواقع المشار إليها.
2. تأمين: إدخال سدادات الحائط في الثقوب المحفورة وتثبيتها بالمسامير.

الخطوة 4: تركيب جهاز الإرسال والإستقبال

1. التثبيت: قم بوضع جهاز الإرسال والمستقبل على الحائط باستخدام المسامير M3 * 25.
2. وصلة الطاقة: قم بتوصيل مصدر الطاقة واختبر محاذاة جهاز الاستشعار
3. التعديل: ضبط الزاوية عن طريق تدوير أنبوب الألومنيوم إذا لزم الأمر. بمجرد محاذاة، تشديد المسمار الدوار بشكل آمن.

الخطوة الخامسة: استبدال الأغطية والاختبار النهائي

1. إعادة ربط الغطاء: إعادة ربط الغطاء العلوي والسفلي بمسامير M2 * 8.
2. الاختبار النهائي: إجراء اختبار شامل لضمان عمل جهاز الاستشعار بشكل صحيح.

تحسين السلامة في مكان العمل

تحسين الأمان والسلامة من العمليات الصناعية الخاصة بك مع سمر الباب الفوتوسيل الضوء الستار. هذا المستشعر المتقدم يوفر ميزات أمنية قوية،بما في ذلك نطاق الكشف 8 أمتار، خيارات تركيب مرنة، وقدرات الكشف الدقيقة.مما يجعلها خيار موثوق به لتحسين السلامة في البيئات الصناعيةالثقة في جودة وأداء الستار الخفيف CL15-8L8 لتوفير أمن وأمان أفضل.

لمحة عامة عن الشركة

شنتشن جوتاي كوم كو، المحدودة هي رائدة بارزة في هذه الصناعة، والمعروفة بقدراتها القوية في مجال البحث والتطوير وحلول السلامة المبتكرة للتطبيقات الصناعية.فريقنا المكرس يركز على تطوير المنتجات التي تلبي أعلى معايير السلامة والكفاءةنحن نقدم حلول قابلة للتخصيص لتلبية احتياجات العملاء الفريدة، وضمان كل منتج مصمم خصيصا لأفضل أداء.حلول السلامة المخصصة.
