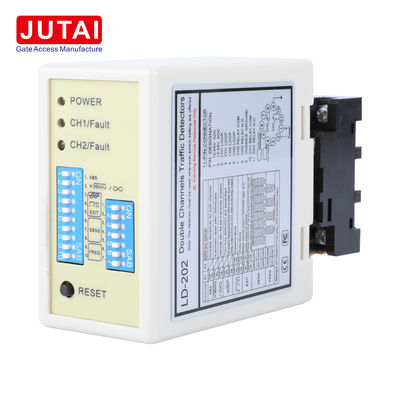

جهاز كشف حلقة المركبات مزدوج القناة لجهاز الوصول إلى موقف السيارات
تفاصيل المنتج
| نطاق الدوران الذاتي | 20-2000uh | عملية درجة الحرارة | -40 ~ + 70 درجة |
|---|---|---|---|
| حساسية | 16 طريقة قابلة للتحديد/ الأعلى 0.010% ديسيلتر/لتر/الأدنى 2.56% | أوقات الاستجابة | التشغيل 10-90 مللي ثانية/إيقاف التشغيل 10-90 مللي ثانية |
| مواصفة | 13.6*8.6*5.2 | متطلبات الطاقة | 110-240VAC (48 إلى 63Hz) |
| حلقة الحث | 20-2000μH | تكرار | مفتاح رباعي الخطوات قابل للتحديد: 20-80 كيلو هرتز |
| رطوبة | رطوبة نسبية تصل إلى 95% دون تكاثف | حماية الدائرة | طلاء مطابق على ثنائي الفينيل متعدد الكلور وجميع المكونات |
| الاتصالات | مقبس تركيب - 11 سنًا ذكر (JEDEC B11-88) | مقاس | 75 مم × 43 مم × 110 مم |
| إبراز | كاشف حلقة مركبة مزدوج القناة,كاشف الحلقة الحاسوبي مزدوج القناة,كاشف الحلقة الحساسة 20-2000uh |
||
منتوج وصف
جهاز كشف حلقة المركبات مزدوج القناة لجهاز الوصول إلى موقف السيارات
تطوّر JUTAI نظامًا متعدد الوظائف للكشف عن الحلقات تحت الأرض يمكن استخدامه ككشافات حلقات قناة مزدوجة.يمكن للمستخدمين استخدام وحدة كشف حلقة قناة مزدوجة واحدة مع ملفات حلقة قناة مزدوجة لتفعيل أجهزة إعطاء بطاقات الدخول، بينما يستخدم لفائف أخرى لحلقة إغلاق حواجز الحواجز. توفر Jutai أفضل كاشف حلقة المركبات لأي نظام تحكم بوابة المدخل أو نظام إدارة مواقف السيارات.
المهنية 110-240VAC قناة مزدوجة كاشف حلقة المركبة خصائص
- الحجم المدمج:يحتوي على سكن مضغوط ومصمم جيدًا يجمع بين جميع متطلبات الصناعة فيما يتعلق بالميزات والوظائف ، مما يسمح بالاندماج في أي نظام كشف حركة المرور القائم.
- القدرات التشخيصية:تتيح القدرات التشخيصية الشاملة التشخيص الدقيق لمشاكل الحلقة والتركيب.
- وقت الحضور القابل للاختياريمكن تحديد مخرج رله الحضور للحد من مخرج الكشف إلى وقت ثابت (الوقت > 30 دقيقة) بينما تظل السيارة في الحلقة.
- إشارة تردد الحلقة:يمكن تحديد التداخل بين الحلقة / أجهزة الكشف المجاورة عن طريق إشارة متكاملة والقضاء عليها عن طريق تغيير إعداد التردد.
- الكشف عن الاتجاه:إذا تحركت المركبة من CH1 إلى CH2 ، ثم CH1 خروج رله؛ إذا تحركت المركبة من CH2 إلى CH1 ، ثم CH2 خروج رله.
- اختيار الحساسية:يمكن تعديل حساسية وتردد الحلقة عن طريق تحديد مفتاح التخفيض 7 طريق و 10 طريق.
طرق العمل
يمكن تكوين كاشف سلسلة LD-200 لأي من الأنماط التالية:
- وضع الحضور
- وضع النبض
- وضع الحضور المنطقي AB (عملية الحاجز)
- وضع النبضات المنطقية AB (منطق العد)
المواصفات التقنية
| المواصفات | تفاصيل |
|---|---|
| إقناع الحلقة | 20 - 2000 ميكرو ساعة |
| الحساسية | 8 طرق قابلة للاختيار أعلى: 0.015٪ DL / L أدنى: 0.8% DL/L |
| التكرار | مفتاح أربع خطوات قابل للاختيار: 20-80 كيلو هرتز |
| متطلبات الطاقة | 110-240VAC (48 إلى 62Hz) 12-24VADC (48 إلى 62Hz) |
| درجة حرارة العملية | -40°C إلى +70°C (-111°F إلى +158°F) |
| مخرجات الخطأ | - يلمع ببطء: عقد قصير محتمل أو عدد غير كاف من الدورات - يلمع بشكل أسرع: حلقة مفتوحة محتملة أو عدد مفرط من الدورات |
| أوقات الاستجابة | 10- 90MS |
| الإشارات البصرية | - مصباح كهرباء: أحمر - قناة LED: أخضر |
| إعادة تعيين | إعادة تعيين عن طريق زر الضغط على الجبهة |
| إشارة الإرسال | إشارة الحضور أو إشارة النبض |
| ABS (زيادة الحساسية التلقائية) | نعم.. |
| الكشف عن الاتجاه | الكشف عن اتجاه تدفق CH1 و CH2 |
| تردد الحلقة | 4 إعدادات (منخفضة، منخفضة-منخفضة، عالية-منخفضة، عالية) |
| الرطوبة | رطوبة نسبية تصل إلى 95٪ بدون تكثيف |
| حماية الدوائر | طبقة مطابقة على اللوحة PCB وجميع المكونات |
| الروابط | مصعد المقبس ذكر ذو 11 دبوس (JEDEC B11-88) |
| الحجم | 75 ملم × 43 ملم × 110 ملم |
التطبيقات
- بوابة آلية
- نظام إشارات المرور
- آليات تشغيل البوابة
- الحواجز التشغيلية
- نظام توجيه وقوف السيارات
- تنشيط أجهزة البطاقات في مواقف السيارات
- مراقبة حاجز وقوف السيارات
- مراقبة وصول المركبة
- نظام تحكم المرور / نظام رسوم المرور
- نظام إحصاء المركبات
- أبواب ومنافذ ذات محرك
- المسامير الأمنية / الستائر المتحركة / أبواب المرآب
- جهاز التصوير
الروابط والمؤشرات
مؤشرات ومفتاحات:
- مصباح كهربائي (أحمر):يشير إلى " تشغيل "
- الكشف عن CH1 LED:
- يعمل باستمرار: يشير إلى الكشف عن المركبة
- التلميع ببطء: يشير إلى انقطاع قصير في الحلقة أو عدم كفاية الالتفافات بعد الحلقة
- يلمع بسرعة: يشير إلى دائرة مفتوحة الحلقة أو التواءات المفرطة بعد الحلقة
- الكشف عن CH2 LED:
- يعمل باستمرار: يشير إلى الكشف عن المركبة
- التلميع ببطء: يشير إلى انقطاع قصير في الحلقة أو عدم كفاية الالتفافات بعد الحلقة
- يلمع بسرعة: يشير إلى دائرة مفتوحة الحلقة أو التواءات المفرطة بعد الحلقة
اختيار الحساسية:يتم تحقيق الحساسية وتعديل التردد من خلال مفتاح غطاء سبعة اتجاهات وإعدادات مفتاح غطاء عشرة اتجاهات.يمكن للمستخدمين الاختيار من بين 8 إعدادات مختلفة عن طريق ضبط مواقع مفتاح الغطس وفقا للجدول المقدمةتحكم مفاتيح Dip 6 و 7 و 8 حساسية CH1 ، حيث يكون 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية. تحكم مفاتيح Dip 3 و 4 و 5 حساسية CH2 ، مع 0.8 هو الأقل حساسية و 0.015 هو الأكثر حساسية
تكوين التبديل
مفتاح 1 (S1):خيار وظيفة الحلقة القناة 1 (مفتاح الغطس العشرة)
(1) DIP 1 و DIP 2:زيادة حساسية خاصة لكلا المقطورين
(2) D3، D4، D5 و Switch 2 (S2) D1، D2:تعيين وظائف خاصة (الوضع1، 2، 3 الكشف عن الاتجاه. الوضع 4، 5، 6 الوضع الطبيعي، يتم فصل كشف حلقة اثنين)
(3) D6 و D7 و D8 و Switch 2 (S2) D3 و D4 و D5:تعيين اختيار الحساسية CH1 و CH2 (خيارات ثمانية مستويات)
(4) D9 و D10 و Switch 2 (S2) D6 و D7:تردد الإعداد (20K إلى 100 كيلو هرتز)
زر إعادة التعيين:يرجى ملاحظة: يجب إعادة تعيين LD-200 في كل مرة يتم فيها تغيير الإعدادات في مفاتيح Dip.
احتياطات التثبيت وإصلاح الأخطاء
- حجم قطع الملفوفات وتضمين المبادئ التوجيهية كما هو مبين في الرسم البياني على اليمين
- يوصى باستخدام الأسلاك المغناطيسية الحديدية لفول الحث، مع طول إجمالي يصل إلى 500 متر
- يجب أن يكون حجم قطع الملف مستطيلًا بطول 1.0 إلى 2.0 متر وعرض 0.8 إلى 1.2 متر ، وتجنب الزوايا المستقيمة في الزوايا قدر الإمكان
- نظرة عامة توصي بتثبيت الدورانات الأساسية لللفول
عند التثبيت، يرجى الحفاظ على سدادة المنتج والمقبس في الاتجاه الرأسي
مبدأ العمل
| عملية الدخول | عملية الخروج |
|---|---|
|
|
التعرف على الاتجاهات وتطبيقاتها
التعرف على الاتجاه:وظيفة التعرف على الاتجاه من LD-200 / LD-202 تضمن أن الكاشف لا يؤدي إلى إطلاق الإشارة مرة أخرى عندما تمر السيارة بالقارئ UHF آخر ،تسجيل سجلات الدخول أو الخروج فقط في النظام.
التطبيق:سلسلة أجهزة الكشف عن حلقة المركبات ذات القنوات المزدوجة JUTAI LD200/202 ، مجهزة بوظيفة التعرف على الاتجاه ، مناسبة للعديد من حالات الدخول والخروج من قناة واحدة.يمكن الاتصال بجهاز التحكم بواحد الأبواب (نموذج: AC-11) ، حاجز بوابة JUTAI (النموذج: BR-110) ، وقارئ RFID بعيد المدى JUTAI (النموذج: PUHF-9) ، جنبا إلى جنب مع ملفات حلقة مقاومة درجات الحرارة العالية (النموذج: JTHT-11) ،مثالية لأنظمة مراقبة الدخول والخروج من قناة واحدة.
وظائف كجهازين مستقلين للكشف عن حلقة قناة واحدةLD-200/202 يمكن أن يعمل كجهازين مستقلين للكشف عن الحلقة القناة الواحدة، مناسبة لمواقف السيارات القياسية مع دخول واحد وخروج واحد.في حين أن الآخر مخصص للوظيفة المضادة للكسر في الحاجزهذا التكوين يقلل من تكاليف الأجهزة المرتبطة باستخدام أجهزة الكشف المنفصلة لكل وظيفة ، مما يوفر فوائد توفير التكاليف المحتملة من وجهة نظر اقتصادية.يتم تحقيق ذلك عن طريق تمكين ميزة وضع العمل المستقل في LD-200/202، مما يسمح لها بالعمل بفعالية في هذه الوظيفة المزدوجة.
