الصمغ الكامل IP67 السلامة الشاشة الضوئية تحت الحمراء عدسة مضادة للضوء 8 متر الكشف

المفتاح:الستار الضوئي المظلم هو جهاز أمان متخصص يسمح بإيقاف تشغيل أجزاء محددة من مجال الكشف الخاص به ، أو إيقاف تشغيله ، دون التأثير على الستار بأكمله.هذه الميزة حاسمة في البيئات التي تقوم فيها الآلات أو أجزاء من عملية الإنتاج بإيقاف مجال الستار الضوئي باستمرارمن خلال إغلاق هذه المناطق بشكل انتقائي ، يواصل الستار الضوئي توفير الحماية من خلال الكشف عن انقطاع غير متوقع في المقاطع غير المفروضةضمان السلامة دون توقف غير ضروري أو إنذارات كاذبةهذه الوظيفة مثالية للبيئات الآلية المعقدة حيث المرونة والسلامة هي الأساسية.

الخصائص التقنية والفوائد:

• التكامل السلس للنظام:مصممة لدمج مباشر مع مختلف أنظمة التحكم في الأبواب، وضمان التوافق واسع والتشغيل بسلاسة.
• التثبيت القابل للتكيف:مصممة للاندماج المباشر في حافة الباب ، مما يوفر المرونة لتناسب تكوينات الأبواب المتعددة وحالات التثبيت.

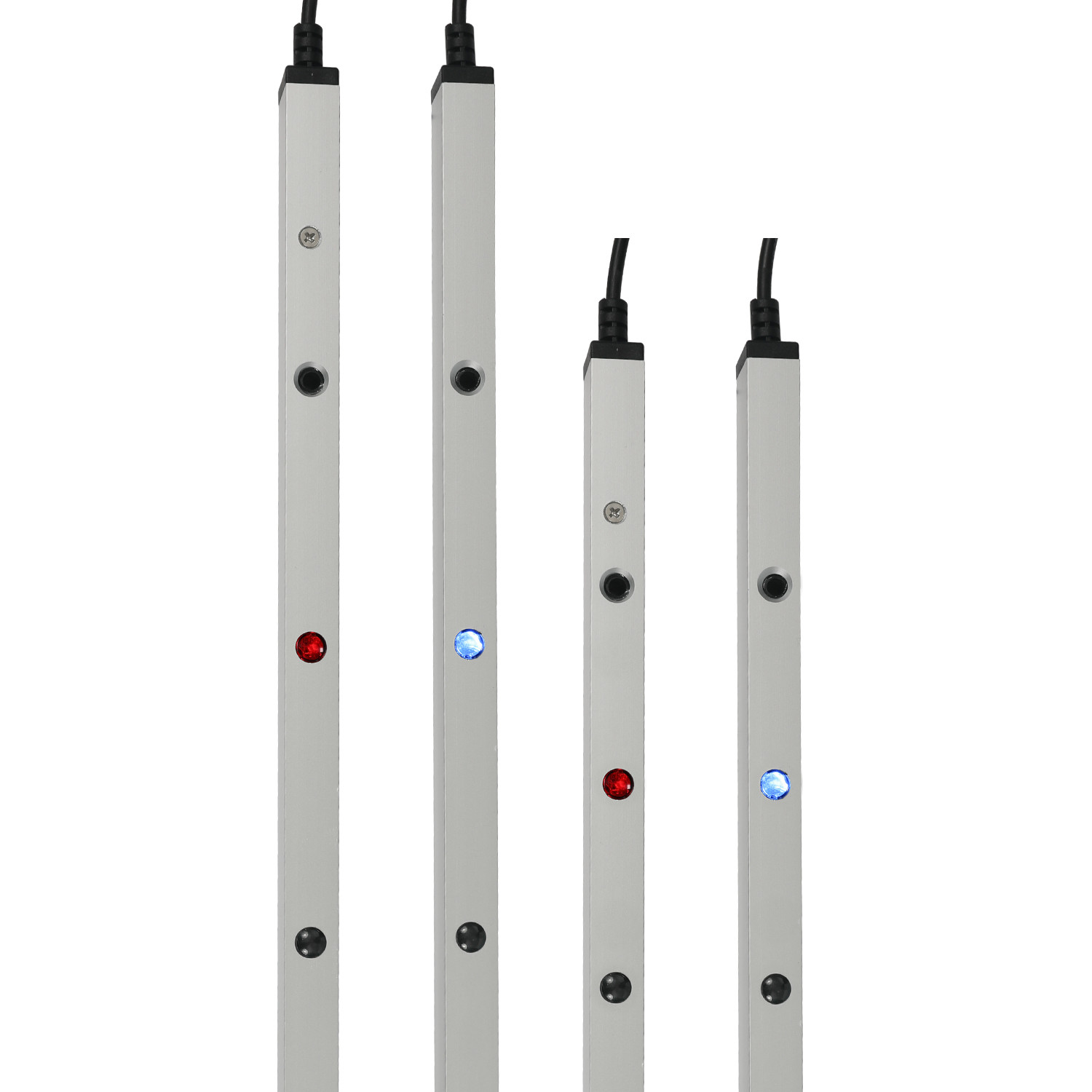

• تصميم صغير وفعال:نموذج CL15-8L8 هو ستارة ضوئية مضغوطة مصممة خصيصًا للأبواب والبوابات التلقائية ، وتوفر تدابير أمنية موثوقة ضمن الحد الأدنى من البصمة.
• نطاق التطبيق الواسع:مثالية للأبواب عالية السرعة ، والأبواب القطاعية ، والأبواب المتدحرجة ، والأبواب التلسكوبية ذات الإغلاق الرأسي ، ومصاعد البضائع ، والتي تعرض تنوعها في إعدادات صناعية متعددة.
• قدرات الكشف الدقيقة:يستخدم تقنية الشعاع العابر للكشف بدقة عن وجود الأفراد أو الأشياء، ومنع الحوادث وضمان إشارات تشغيل الباب على الفور.
• خيارات الخروج المرنة:يوفر أساليب إخراج متعددة (NO / NC و COM) ، مما يعزز المرونة للاندماج مع مختلف أنظمة التحكم في الأبواب.
• كفاءة الطاقة:يحتوي على استهلاك تيار منخفض أقل من 20mA عند DC12V ويعمل ضمن نطاق الجهد العامل من DC12-24V ، مما يضمن أداءً فعالًا من حيث الطاقة.
• الأسلاك المبسطة:يزيل الحاجة إلى سلك مزامنة بين الناقل والمتلقي، وتبسيط الأسلاك في الموقع وتقليل تكاليف المواد.ضمان التزامن من خلال منطق لوحة الدوائر.

المواصفات التقنية:

• الطراز:CL15-8L8
• التكنولوجيامستشعر الأشعة تحت الحمراء النشط بمقاومة ضوئية قوية
• نطاق الكشف:ما يصل إلى 8 أمتار
• وقت الاستجابةسريعة وموثوقة
• تيار العمل:< 20mA عند DC12V
• الجهد العامل:DC12-24V
• أساليب الإخراج:NO/NC و COM
• التطبيقات:أبواب عالية السرعة، الأبواب التقطيعية، الأبواب المتدحرجة، الأبواب التلسكوبية ذات الإغلاق الرأسي، مصاعد البضائع
• ارتفاع الحماية:الحد الأقصى 1225 ملم (وضع إخفاء) ، 1305 ملم (وضع عادي)
• درجة حرارة العمل:-20 ~ +70 درجة مئوية
• مستوى الحماية:IP67
• مواد الغلاف:سبيكة الألومنيوم

إرشادات التثبيت:

1. إزالة الغطاء وربط الأسلاك:

   • فصل الغطاء العلوي والسفلي للمستشعر
   • قم بإقامة اتصالات الأسلاك وتوجيه نهاية الخيط من خلال منفذ الخيوط المحدد

2. الموقع و علامة الثقوب:

   • قم بمواءمة جهاز الإرسال والمستقبل بالتوازي لتأكيد موقع التثبيت.
   • ضع علامة على مواقع الثقوب بدقة على الحائط

3. الحفر والإصلاح:

   • استخدم حفرة ضربات لخلق ثقوب في المواقع المشار إليها.
   • ادخل مغلقات الحائط في الثقوب المحفورة وأثبتها بالمسامير.

4. جهاز إرسال واستقبال:

   • قم بوضع جهاز الإرسال والإستقبال على الحائط باستخدام مسامير M3 * 25.
   • قم بتوصيل مصدر الطاقة واختبر محاذاة جهاز الاستشعار
   • ضبط الزاوية عن طريق تدوير أنبوب الألومنيوم إذا لزم الأمر.
   • ضغط المسمار الدوار بشكل آمن بمجرد محاذاة.

5. استبدال الأغطية والاختبار النهائي:

   • إعادة ربط أغطية جهاز الاستشعار العليا والسفلية بمسامير M2 * 8.
   • إجراء اختبار نهائي لضمان وظائف جهاز الاستشعار السليمة.

تحسين السلامة في مكان العمل:تحسين الأمان والسلامة من العمليات الصناعية مع Door Sensor Photocell Light Curtain هذا المستشعر المتقدم يوفر ميزات أمنية قويةبما في ذلك نطاق الكشف 8 أمتار، خيارات تركيب مرنة، وقدرات الكشف الدقيقة.التكامل السلس مع أنظمة التحكم في الأبواب المختلفة ومجموعة واسعة من التطبيقات تجعلها خيارًا موثوقًا لتعزيز السلامة في البيئات الصناعيةالثقة في جودة وأداء الستار الخفيف CL15-8L8 لتوفير أمن وأمان أفضل.

لمحة عامة عن الشركة:شركة شنتشن جوتاي للاتصالات، المحدودة تقود الصناعة بقدراتها القوية في مجال البحث والتطوير، وتقدم حلولًا سلامة مبتكرة للتطبيقات الصناعية.فريقنا مكرس لتطوير المنتجات التي تلبي أعلى معايير السلامة والكفاءة. نحن نقدم حلول قابلة للتخصيص لتلبية احتياجات العملاء الفريدة ، وضمان أن كل منتج مصممة لأفضل أداء. ثق بشنتشن جوتاي كوم، المحدودة لموثوق بها ،حلول السلامة المخصصة.
