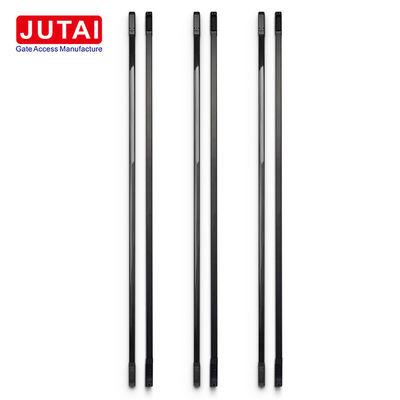

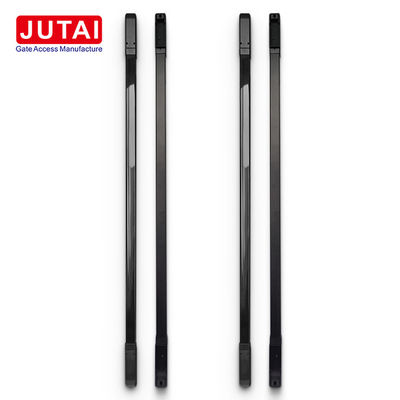

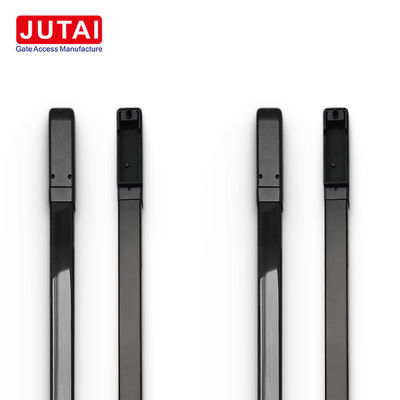

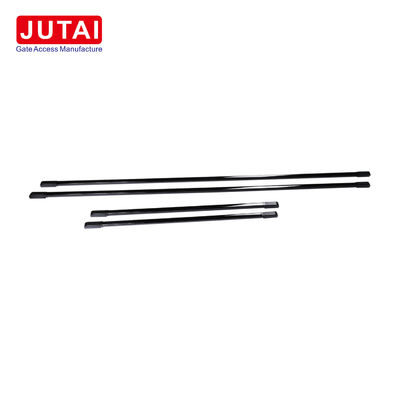

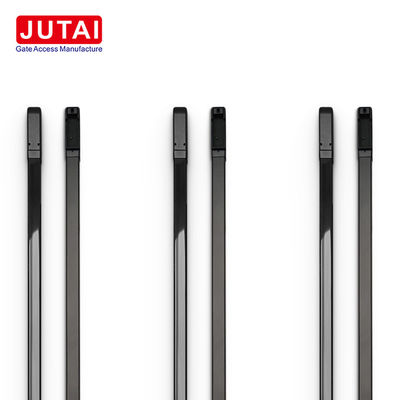

جهاز استشعار باب الخلايا الضوئية بالأشعة تحت الحمراء

مقدمة لجهاز الاستشعار للضوء الآمن للستائر:

تم تصميمه كحل أمني متقدم، ويضمن جهاز الاستشعار للستائر الضوئية للسلامة من "جوتاي" حماية وأمن الأبواب الصناعية، وبوابات الحواجز، والمناطق السكنية.يقف على ارتفاع متر واحد ومجهز بأربعة أشعة تحت الحمراء، هذا المستشعر يقدم وظائف وموثوقية لا مثيل لها. مصممة لتحمل البيئات القاسية وتداخلات الضوء الشديد،توفير حماية قوية ضد العناصر.

مبدأ العمل:

• انبعاثات الأشعة تحت الحمراء: يصدر المستشعر شعاع الأشعة تحت الحمراء باستخدام جهاز إرسال الأشعة تحت الحمراء المدمج.
• انتشار الشعاع: يتنقل شعاع الأشعة تحت الحمراء هذا على طول مسار محدد مسبقاً، مما يخلق حاجزاً غير مرئي للكشف.
• تفاعل الهدف: تتفاعل الأشياء التي تقطع شعاع الأشعة مع الضوء تحت الحمراء عن طريق انعكاسه أو امتصاصه أو تشتيته.
• الانعكاس أو التشتت: يلتقط جهاز الاستقبال الأشعة تحت الحمراء للمستشعر الضوء الأشعة تحت الحمراء المنعكس أو المشتت من الكائن.
• معالجة الإشارات: يتم معالجة الإشارات المستلمة لتحليل سمات مثل قوة الإشارة والتردد، وتحديد التفاصيل الحاسمة حول وجود الجسم والمسافة.
• نتائج الإخراج: يتم تحويل البيانات المعالجة إلى إشارات كهربائية أو رقمية ، مما يؤدي إلى إجراءات أو إنذارات أو تسجيل البيانات.

الخصائص الرئيسية:

• متانة استثنائية: مع تصنيف IP65 للوقاية من الماء ، يقاوم المستشعر التداخلات الضوئية الشديدة والظروف الخارجية الصعبة ، مما يضمن متانة طويلة الأمد.
• نطاق الكشف الموسع: يضم نطاق الكشف يزيد عن 15 متراً، مما يوفر تغطية واسعة وموثوقة.
• وظائف:
  • أمان الباب الصناعي: يفتح الأبواب تلقائيًا عند اكتشاف الأشياء أثناء الإغلاق ، مما يعزز بروتوكولات السلامة.
  • حماية بوابة الحاجز: مثالية لبوابات الحاجز ، يفتح المستشعر البوابات على الفور عند اكتشاف شخص أو مركبة أثناء الإغلاق.
  • تحسين الأمن المنزلي: يزيد من أمن المنزل عن طريق تشغيل مخرج رلاي عند الكشف عن دخول غير مصرح به ، مما يثني بشكل فعال عن المتسللين المحتملين.
  • خيارات تخصيص: يمكن تخصيص مستشعر ستارة الضوء الآمن في أطوال مختلفة وتكوينات شعاع لتلبية متطلبات محددة ، مما يضمن قدرة التكيف والأداء المثلى.

الاستنتاج:

رفع تدابير السلامة الخاصة بك مع جهاز الاستشعار الستار الضوء السلامة جوتاي. هذا المستشعر الموثوقة والقابلة للتخصيص مصممة لتوفير حماية شاملة للأبواب الصناعية،وأنظمة الأمن المنزليثق بحلول JUTAI المبتكرة لحماية منشآتك بفعالية.

المواصفات:

(نموذج: PB20-16L15)

• التكنولوجيا: تقنية الأشعة تحت الحمراء البصرية
• وضع الكشف: الكشف عن الوجود
• عدد العوارض: 4 (يمكن تخصيصها)
• الطول: 1m (يمكن تخصيصه)
• مسافة الكشف: 15 متر
• تشغيل الجهد: 12-24 فولت
• تيار تشغيل جهاز الإرسال/المستقبل: <50mA
• وقت الاستجابة: قابلة للتعديل (50/100/150/200ms)
• وقت التشغيل: ثانيتين لتشغيل شعاع واحد؛ تشغيل فوري لحجب شعاعين مجاورين أو أكثر
• طريقة التشغيل: أشعة واحدة أو أشعة متعددة
• درجة حرارة العمل: 20~60°C
• الرطوبة النسبية: 90٪ RH max (لا توتر)
• مخرج الإنذار: مخرج سلكي، رلايمخرج 30VDC@2A، 125VAC@1A (NO/NC)
• زاوية الدوران: 180 درجة أفقي
• مستوى IP: IP65
• المواد: سبيكة الألومنيوم وبلاستيك PC

خطوات التثبيت:

1. إزالة الغطاء وربط الأسلاك:

   • فصل الغطاء العلوي والسفلي للمستشعر
   • قم بإقامة اتصالات الأسلاك وتوجيه نهاية الخيط من خلال منفذ الخيوط المحدد

2. الموقع و علامة الثقوب:

   • تأكيد موقع التثبيت عن طريق محاذاة جهاز الإرسال والمستقبل بالتوازي.
   • ضع علامة على مكان الثقوب على الحائط

3. الحفر والإصلاح:

   • استخدم حفرة ضربات لخلق ثقوب في المواقع المشار إليها.
   • ادخل مغلقات الحائط في الثقوب المحفورة وأثبتها بالمسامير.

4. جهاز إرسال واستقبال:

   • قم بوضع جهاز الإرسال والمستقبل على الحائط باستخدام مسامير M3 * 25.
   • قم بتوصيل مصدر الطاقة واختبر محاذاة جهاز الاستشعار
   • ضبط الزاوية إذا لزم الأمر عن طريق تدوير أنبوب الألومنيوم.
   • بمجرد أن يتم محاذاة، قم بتشديد المسمار الدوار بشكل آمن.

5. استبدال الأغطية والاختبار النهائي:

   • قم بتثبيت الغطاء العلوي والسفلي للمستشعر بمسامير M2 * 8.
   • إجراء اختبار نهائي للتأكد من أن جهاز الاستشعار يعمل بشكل صحيح.

الأسئلة الشائعة:

• ما هي مشكلات التثبيت الشائعة؟ قسم الأسئلة الشائعة لدينا يعالج مشكلات التثبيت المحتملة ، ويقدم حلول شاملة لعملية التثبيت السلسة.

• كيفية حل المشاكل إذا كان المستشعر لا يعمل بشكل صحيح؟ النصائح التفصيلية لحل المشاكل في الأسئلة الشائعة تساعد على حل أي مشاكل تثبيت أو تشغيلية واجهت.
