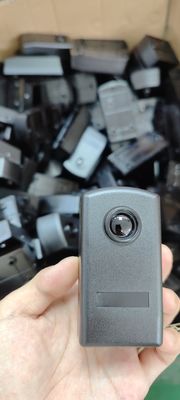

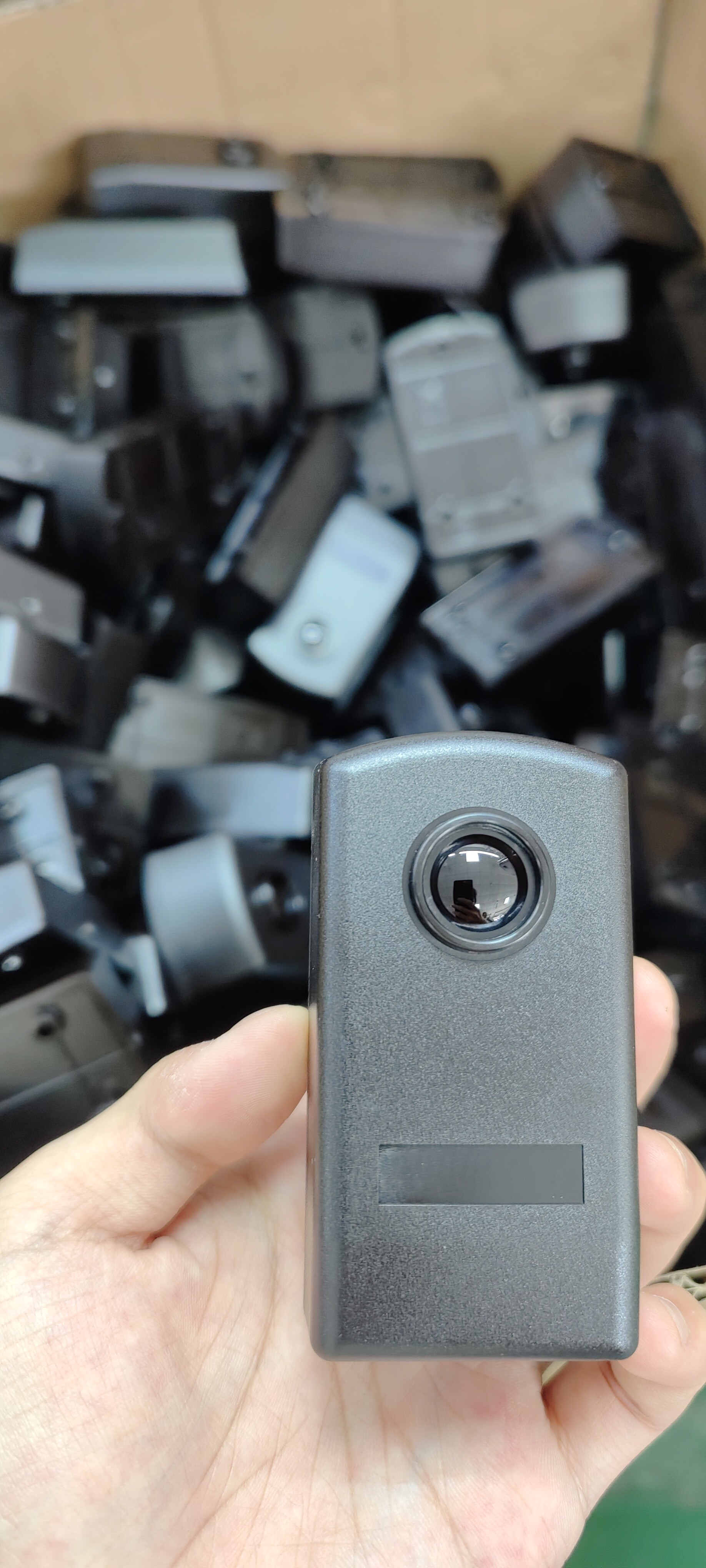

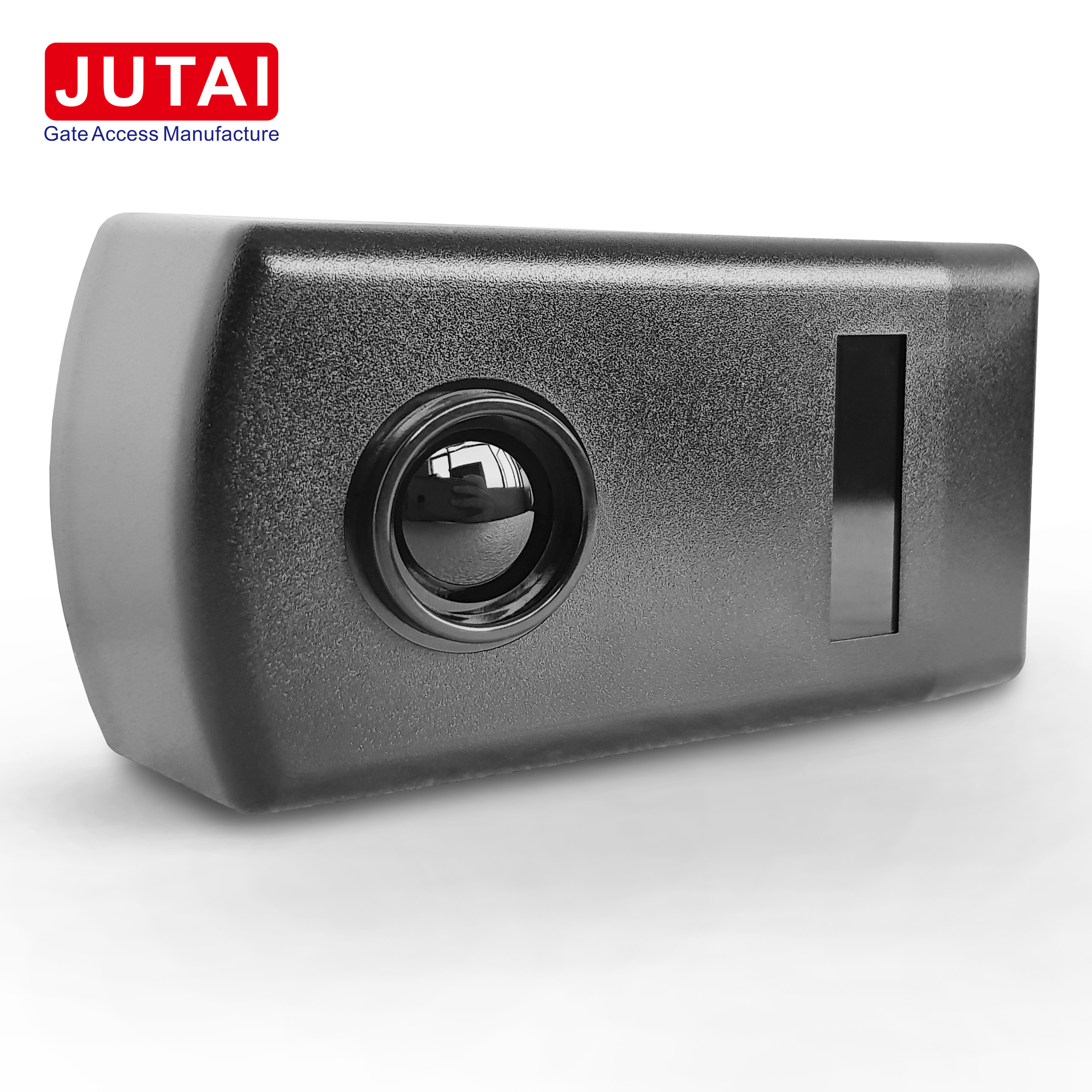

شعاع ضوئي تحت الحمراء السلكي 30m للسلامة البوابة التلقائية

تعزيز الأمن والكفاءة باستخدام مستشعر الأشعة تحت الحمراء JUTAI IR-20

1الميزات الرئيسية:

1.1 الكشف عن المسافات الطويلة: مع مسافة كشف ملحوظة تصل إلى 30 مترًا حتى في ضوء الشمس في الهواء الطلق ، يضمن IR-20 تغطية واسعة وقدرات كشف موثوقة.

1.2 حساسية عالية: قادرة على الكشف بدقة عن أصغر الأشياء أو الحركات الدقيقة ، يوفر IR-20 أمانًا وكفاءة عالية.

1.3 وقت الاستجابة السريع: مع أوقات الاستجابة السريعة للغاية ، فإن IR-20 مثالية للتطبيقات التي تتطلب الكشف السريع ، مما يضمن إجراء سريع وفعال.

1.4 مقاومة عالية للتداخل: مصممة لمقاومة التداخلات الضوئية البيئية، مثل أشعة الشمس أو أضواء المركبات، يضمن IR-20 أداءً مستقراً في أي حالة.

1.5 التثبيت السهل: تم تصميم IR-20 لسهولة التثبيت والمواءمة ، مما يسهل على المستخدم إعداد وصيانة ، مما يقلل من وقت التوقف والمتاعب.

2التطبيقات:

2.1 الأبواب التلقائية وأنظمة التحكم في الوصول: تستخدم للكشف عن المرور من قبل الأشخاص أو المركبات، والتحكم تلقائيًا في فتح وإغلاق الأبواب، وضمان السلاسة في التحكم في الوصول.

2.2 أنظمة الأمن: في تطبيقات الأمن، يكتشف IR-20 دخول غير مصرح به، ويستخدم عادةً في أمن المحيط والنوافذ والأبواب، مما يعزز إجراءات الأمان العامة.

2.3 الأتمتة الصناعية: تستخدم في خطوط الإنتاج والشرائط النقلية للكشف عن مواقع الأشياء وحركاتها، ومراقبة عمليات الآلات، وتحسين العمليات الصناعية.

2.4 إدارة مواقف السيارات: تستخدم في مواقف السيارات للكشف عن دخول السيارات وخروجها، ومراقبة بوابات الحواجز، أو مراقبة إشغال مساحات مواقف السيارات، وضمان تدفق حركة المرور وإدارتها بكفاءة.

3تعليمات التثبيت:

3.1 الوصول إلى الداخل: افتح اللوحة الأمامية للخلية الضوئية للوصول إلى مكوناتها الداخلية.

3.2 إدخال الكابلات وتثبيت القاعدة: إدخال الكابلات في فتحاتها الخاصة وتثبيت القاعدة بثبات على الحائط.

3.3 التثبيت على الجدار أو السطح المعدني: حفر ثقوب وإدخال مسامير مناسبة لتثبيت الجدار أو السطح المعدني.

3.4 إجراء اتصالات: قم بتوصيل الكابلات وتشغيل الخلية الضوئية بتوتر يتراوح بين 12 و 24 فولت DC/AC.

3.5 تأمين الموقع الصحيح: موازنة الخلية الضوئية بشكل صحيح، مع ضمان أن يبقى المصابيح الحمراء مُطفأة عندما تكون موازنة بشكل صحيح.

3.6 نظام الاختبار: قطع شعاع الأشعة تحت الحمراء للتحقق من استجابة المرور.

3.7 لوحة الأمامية الآمنة: استبدال لوحة الأمامية وتثبيتها بالمسامير المقدمة لتشغيلها بشكل صحيح.

4المزايا والخصائص:

4.1 التكامل المتعدد الاستخدامات: يمكن دمجها بسلاسة مع جميع أنظمة تحكم الأبواب، مما يضمن التوافق وسهولة الاستخدام.

4.2 خيارات تركيب مرنة: يسهل التثبيت مع خيارات تركيب قابلة للتكيف، بما في ذلك دمج حافة الباب.

4.3 أمان الأبواب التلقائية: يوفر تدابير أمنية موثوقة للأبواب والبوابات التلقائية، مما يعزز الأمن العام.

4.4 مجموعة واسعة من التطبيقات: مناسبة لأنواع مختلفة من الأبواب والتطبيقات الصناعية، مما يضمن الاستخدام الشامل.

4.5 الكشف الدقيق: يكتشف الأشخاص أو الأشياء التي تمر بدقة، ومنع الحوادث وضمان السلامة.

4.6 التشغيل الفعال: يوفر خيارات التيار العامل المنخفض والخيارات المتنوعة لتحقيق أداء فعال وموثوق به.

4.7 IP67 تصنيف مقاومة للماء: يقاوم البيئات القاسية مع تصنيف IP67 ، مما يضمن المتانة وطول العمر.

5الاستنتاج:

باختصار، جهاز الاستشعار للشعاع الأشعة تحت الحمراء (جوتاي) IR-20 يوفر أمانًا وفعالية لا مثيل لها في مختلف التطبيقات.وعملية التثبيت السهلة، يضمن IR-20 راحة البال والراحة في بيئات متنوعة ، مما يجعله عنصرًا لا غنى عنه في أنظمة مراقبة الوصول والأمن الحديثة.




المعلم التقني

تفاصيل الاتصال لـ JUTAI IR-20

دليل التثبيت للخلية الضوئية IR-20M

1إدخال الداخل:

1.1 ارفع اللوحة الأمامية للخلية الضوئية للوصول إلى مكوناتها الداخلية

2إدخال الكابلات وتثبيت القاعدة:

2.1 إدراج الكابلات في فتحاتها المخصصة.

2.2 قم بتثبيت قاعدة الخلية الضوئية بقوة على الجدار لضمان الاستقرار.

3تثبيت على الحائط أو السطح المعدني:

3.1 لتركيب الجدار، حفر ثلاثة ثقوب 5 ø وإدخال مرساة المسامير المناسبة.

3.2 للتركيب على الأسطح المعدنية ، حفر ثلاثة ثقوب 3 ø للمسامير ذاتية الضغط.

4إصنع صلات:

4.1 ربط الكابلات اللازمة بالخلية الضوئية.

4.2 تشغيل الخلية الضوئية بمجهد يتراوح بين 12 و 24 فولت DC/AC.

5تأكد من الموقع الصحيح:

5.1 التحقق من وضع الخلية الضوئية الملائمة ومستوياتها وتوصيلها.

5.2 تأكد من أن المصابيح الحمراء الموجودة على جهاز الاستقبال تظل مغلقة عندما تكون مثبتة بشكل صحيح.

5.3 سيضيء المصابيح الحمراء عندما يتم قطع شعاع الأشعة تحت الحمراء.

6الغطاء مع اللوحة الأمامية:

6.1 بمجرد التحقق من الاتصالات، تغطي الخلية الضوئية باللوحة الأمامية.

6.2 ادخله بقوة حتى يتوقف ثم أغلقيه جيداً

7نظام الاختبار:

7.1 اختبار النظام عن طريق قطع شعاع الأشعة تحت الحمراء عدة مرات.

7.2 ضمان استجابة المرور الصحيحة للتحقق من الوظائف.

8أمن اللوحة الأمامية:

8.1 أخيراً، قم بتثبيت اللوحة الأمامية في مكانها باستخدام المسامير المقدمة.

من خلال اتباع هذه الإرشادات خطوة بخطوة ، يمكنك ضمان التثبيت والتشغيل السليم للخلية الضوئية IR-20M ، مما يعزز الأمان والكفاءة في تطبيقك.

إرشادات التثبيت:

1. إعداد موقع التثبيت: اختر موقع مناسب لتثبيت خلايا الضوء تحت الحمراء ذات الأسلاك JUTAI IR-20 20 متر.تأكد من أن المنطقة خالية من العقبات وتوفر تغطية مثالية للكشف.

2. موقع التثبيت: قم بتثبيت الخلية الضوئية تحت الحمراء على ارتفاع وزاوية تسمح بأقصى قدر من التغطية ومدى الكشف.الهدف من سطح تركيب مستقر وآمن لمنع أي حركة أو عدم التنسيق.

3. اتصالات الأسلاك: قم بتوصيل أسلاك الخلية الضوئية تحت الحمراء وفقًا لرسم السلك المقدم أو دليل المستخدم.ضمان العزل المناسب والاتصالات الآمنة لمنع أي مشاكل كهربائية.

4. مصدر الطاقة: توفير مصدر طاقة مستقر ضمن نطاق الجهد المحدد (عادة 12-24 فولت DC) إلى الخلية الضوئية تحت الحمراء. تحقق مرتين من القطبية والجهد لتجنب تلف الوحدة.

5. الموازنة والاختبار: بمجرد تثبيتها وتشغيلها ، قم بموازنة مصابيح الأشعة تحت الحمراء للتأكد من أنها تواجه بعضها البعض ومسافة الكشف تلبي متطلباتك.اختبار الخلية الضوئية عن طريق عرقلة شعاع الأشعة تحت الحمراء والتحقق من استجابة المرور.

6. ضبط دقيق: إذا لزم الأمر، قم بتعديل إعدادات محاذاة الحساسية والحساسية للخلية الضوئية تحت الحمراء لتحسين أدائها وتقليل الإنذارات الكاذبة أو الكشف المفقود.

7. التثبيت الآمن: بعد تأكيد التشغيل السليم ، قم بتثبيت الخلية الضوئية تحت الحمراء بشكل آمن في مكانها باستخدام أجهزة التثبيت المقدمة.تأكد من أن جميع الاتصالات مشددة وأن الوحدة محمية من عوامل البيئة.

من خلال اتباع إرشادات التثبيت هذه بدقة يمكنك تجربة أعلى مستوى من الموثوقية والأداء مع الجسم الضوئي تحت الحمراءتوفير أمان وراحة لا مثيل لها لاحتياجاتك.
