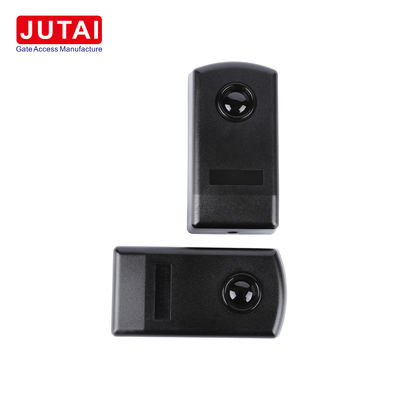

IR-20 مرسومة 20m نطاق الكشف IP65 مضاد للماء جهاز استشعار الأشعة تحت الحمراء لأبواب تلقائية
تفاصيل المنتج
| حجم العبوة | 12.00 سم * 11.70 سم * 4.30 سم | الوزن الإجمالي للحزمة | 0.150 كجم |
|---|---|---|---|
| نوع الكشف | كاشف الفوتون | مزود الطاقة | 12-24VAC/VDC |
| الأعلى. نطاق | 20 متر | درجة حرارة التشغيل | -10 إلى +60 درجة مئوية |
| إبراز | الخلية الضوئية,أشعة حديدية قابلة للتخصيص للبوابات,الخلية الضوئية |
||
منتوج وصف
مستشعر الأشعة تحت الحمراء الآلي من JUTAI للأبواب الأوتوماتيكية
نظرة عامة على المنتج
مستشعر الأشعة تحت الحمراء JUTAI IR-20M هو حل متطور للكشف الموثوق به في تطبيقات متنوعة، ويقدم خيارات قابلة للتخصيص لأنظمة الأبواب الأوتوماتيكية مع نطاق كشف يبلغ 30 مترًا.
الميزات الرئيسية
كشف بعيد المدى
يكشف الأجسام على بعد يصل إلى 30 مترًا، حتى في ظروف ضوء الشمس الخارجية
حساسية عالية
يكشف بدقة الأجسام الصغيرة أو الحركات الدقيقة بدقة
وقت استجابة سريع
يوفر كشفًا سريعًا مثاليًا للتطبيقات التي تتطلب استجابة سريعة
مقاومة التداخل
مقاوم لتداخل الضوء البيئي لأداء مستقر
سهولة التركيب
مصمم للإعداد والمحاذاة السهلة مع صيانة مبسطة
التطبيقات
- الأبواب الأوتوماتيكية وأنظمة التحكم في الوصول
- أنظمة الأمان للحماية المحيطية والنوافذ والأبواب
- الأتمتة الصناعية في خطوط الإنتاج وأنظمة النقل
- إدارة مواقف السيارات للكشف عن دخول/خروج المركبات
- فتاحات الأبواب المنزلقة، فتاحات الأبواب المتأرجحة، وحواجز الرفع
المواصفات الفنية
| الميزة | المواصفات |
|---|---|
| مزود الطاقة | 12-24 فولت تيار متردد/مستمر |
| الحد الأقصى للنطاق | حتى 20 مترًا (داخلي/خارجي) |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +60 درجة مئوية |
| الحد الأقصى لتيار العمل المرسل (TX) | 25 مللي أمبير |
| الحد الأقصى لتيار العمل المستقبل (RX) | 35 مللي أمبير |
| الحد الأقصى لملامس المرحل | 500 مللي أمبير عند 48 فولت تيار متردد/مستمر |
| تصنيف IP | IP65 مع ختم مطاطي |
| المادة | ABS بخصائص مقاومة للأشعة فوق البنفسجية |
ميزات متقدمة
| الميزة | الوصف |
|---|---|
| تكامل متعدد الاستخدامات | يتكامل بسلاسة مع جميع أنظمة التحكم في الأبواب |
| تركيب مرن | خيارات تركيب قابلة للتكيف بما في ذلك التكامل مع حافة الباب |
| أمان الأبواب الأوتوماتيكية | يوفر إجراءات أمان موثوقة للأبواب والبوابات الأوتوماتيكية |
| نطاق تطبيق واسع | مناسب لأنواع مختلفة من الأبواب ومصاعد الشحن |
| كشف دقيق | ستائر ضوئية أمان من نوع الشعاع المتقاطع تمنع الحوادث |
| خيارات الإخراج | طرق إخراج متنوعة NO/NC و COM |
| تشغيل فعال | تيار عمل منخفض<20 مللي أمبير عند 12 فولت تيار مستمر |
| وظيفة الحجب (Blanking) | وظيفة متقدمة لمنع التنشيط غير الضروري للمرحل |
| تصنيف مقاومة الماء IP67 | يتحمل الظروف البيئية القاسية |
ميزات موثوقية ممتازة
- مسافة كشف مستقرة تزيد عن 20 مترًا
- مصابيح الأشعة تحت الحمراء عالية الجودة من علامات تجارية ألمانية مرموقة
- مرحلات موثوقة من علامة Omron اليابانية
- تقنية التركيب السطحي (SMT) للدقة والاتساق
- متوافق مع مختلف ماركات مشغلات الأبواب
تعليمات التركيب
1. الوصول إلى الداخل عن طريق رفع اللوحة الأمامية للمستشعر الضوئي
2. إدخال الكابلات في فتحات الإسكان المخصصة وتثبيت القاعدة بالجدار
3. التركيب على الحائط أو السطح المعدني باستخدام البراغي المناسبة
4. توصيل الكابلات والطاقة بجهد 12-24 فولت تيار مستمر/متردد
5. محاذاة المستشعر الضوئي بشكل صحيح - يجب أن يظل مؤشر LED الأحمر مطفأ عند المحاذاة
6. إعادة تركيب اللوحة الأمامية بإحكام بعد التحقق
7. اختبار النظام عن طريق مقاطعة شعاع الأشعة تحت الحمراء عدة مرات
8. تثبيت اللوحة الأمامية بالبراغي المتوفرة
تفاصيل التوصيل
ثبت مستشعر عين شعاع الأشعة تحت الحمراء على جانبي الباب الأوتوماتيكي. تأكد من أن الأجزاء المرسلة والمستقبلة على نفس الخط الأفقي لتحقيق الاستقرار والموثوقية.
صور المنتج
معلومات الطلب
بعد عدة سنوات من التطوير، نقدم مجموعة شاملة من منتجات الأشعة تحت الحمراء بما في ذلك الموديلات السلكية بمدى 20 مترًا، والموديلات اللاسلكية بمدى 30 مترًا، ومستشعرات الأشعة تحت الحمراء الانعكاسية بمدى 7 أمتار، ومجموعات المستشعرات الضوئية الستائرية. اتصل بنا للحصول على تفاصيل الطلب المحددة واختيار المنتج.
