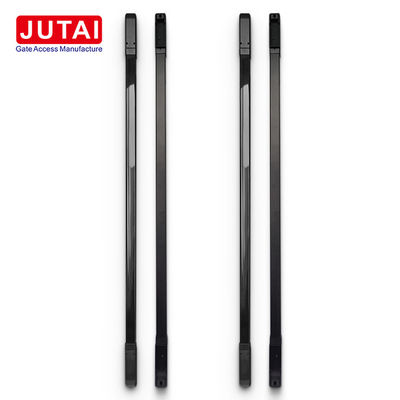

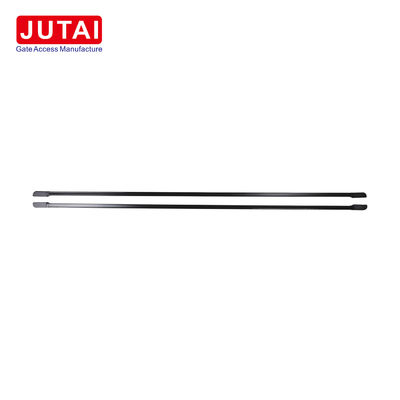

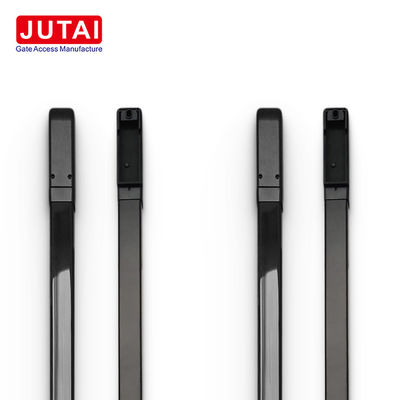

ملحقات أمان البوابات الصناعية جهاز استشعار الستائر الضوئية تحت الحمراء مع خروج No/Nc

مبدأ العمل

تعمل أجهزة استشعار الأشعة تحت الحمراء بناءً على مبادئ إصدار الإشعاع تحت الحمراء وعكسه واستقباله. يتم تحديد مبادئ العمل الأساسية على النحو التالي:

1. انبعاثات الأشعة تحت الحمراء:

   • يحتوي جهاز الاستشعار على جهاز إرسال بالأشعة تحت الحمراء يُعرض شعاعًا بالأشعة تحت الحمراء

2. انتشار الشعاع:

   • شعاع الأشعة تحت الحمراء المنبعث يسافر على طول مسار محدد، وخلق خط الكشف الافتراضي.

3. التفاعل مع الهدف:

   • إذا تقاطع الكائن المستهدف الشعاع، فإنه يتفاعل مع ضوء الأشعة تحت الحمراء من خلال الانعكاس أو الامتصاص أو التشتت.

4. انعكاس أو تشتت:

   • يشمل المستشعر جهاز استقبال بالأشعة تحت الحمراء مصمم لالتقاط الضوء الأشعة تحت الحمراء المنعكس أو المشتت الذي يعود من الهدف.

5. معالجة الإشارة:

   • يتم معالجة الإشارة المستلمة لتحليل الخصائص مثل قوة الإشارة والتردد، وتحديد الوجود أو المسافة أو غيرها من المعلومات ذات الصلة حول الهدف.

6. نتائج الناتج:

   • عادة ما يتم إخراج النتائج التي تم تحليلها كإشارات كهربائية أو رقمية ، مما يؤدي إلى إجراءات أو إنذارات أو تسجيل بيانات متوافقة.

لمحة عامة عن المنتج

الستار الضوئي للسلامة هو الحل النهائي لحماية الأبواب الصناعية، وسلامة البوابات الحاجز، وأمن المنزل.نموذجنا القياسي يبلغ طوله متر واحد و مزود بأربعة أشعة تحت الحمراء، وتوفير وظائف لا مثيل لها وموثوقية.

الخصائص الرئيسية

الصمود:

• مصممة لتحمل تدخلات ضوئية شديدة و ظروف خارجية قاسية
• يفتخر بتصنيف IP65 ضد الماء لمرونة ممتازة.
• يوفر نطاق الكشف لأكثر من 15 متر لتغطية واسعة.

الوظائف

حماية الأبواب الصناعية:

• يفتح الباب تلقائيًا إذا تم اكتشاف جسم أثناء إغلاق الباب ، مما يضمن السلامة.

أمان البوابة الحاجزية:

• مثالي لبوابات الحاجز، إعادة فتح البوابة على الفور عند اكتشاف شخص أو مركبة أثناء الإغلاق.

الأمن الداخلي:

• تعزز الأمن باستخدام مخرج رلاي الذي يتم تشغيله عند اكتشاف دخول غير مصرح به، مما يردع المقتحمين بفعالية.

خيارات التخصيص

يمكن تخصيص مستشعر ستارة الضوء الأمني لدينا في أطوال مختلفة وتكوينات شعاع لتلبية متطلبات محددة. وتشمل النماذج القياسية:

• PB3-4L15: ارتفاع 30 سم مع 4 أشعة تحت الحمراء المدمجة.
• PB10-4L15: ارتفاع 100 سم مع 4 أشعة تحت الحمراء المدمجة.
• PB20-8L15: ارتفاع 200 سم مع 8 أشعة تحت الحمراء المدمجة.

الاستنتاج

تجربة راحة البال وسلامة متزايدة مع أجهزة الاستشعار الخاصة بنا. ثق بحلولنا الموثوقة والقابلة للتخصيص لحماية المباني بفعالية.

خطوات العملية:

1. إزالة الغطاء وربط الأسلاك:

   • إزالة الغطاء العلوي والسفلي للمستشعر.
   • قم بتوصيل الأسلاك وقم بتوصيل نهاية الخيط من خلال منفذ الخيوط

2. الموقع و علامة الثقوب:

   • تأكيد موقع تركيب جهاز الاستشعار
   • ضع جهاز الإرسال و جهاز الاستقبال بالتوازي
   • ضع علامة على مواقع الثقوب على الحائط

3. الحفر والإصلاح:

   • استخدمي حفرة ضربات لخلق ثقوب في الأماكن المشار إليها على الحائط
   • ادخلوا سدادات الحائط في الثقوب وربطوها بالمسامير

4. جهاز إرسال واستقبال:

   • استخدم المسامير M3 * 25 لتثبيت جهاز الإرسال والمستقبل على الحائط.
   • قم بتوصيل مصدر الطاقة واختبر محاذاة جهاز الاستشعار
   • إذا لزم الأمر، قم بتعديل الزاوية عن طريق تدوير أنبوب الألومنيوم.
   • بمجرد أن يتم محاذاة ، قم بتثبيت المسمار الدوار بشكل آمن.

5. استبدال الأغطية والاختبار النهائي:

   • قم بتثبيت الغطاء العلوي والسفلي للمستشعر باستخدام مسامير M2 * 8.
   • إجراء اختبار نهائي لضمان التشغيل السليم للمستشعر.

الأسئلة الشائعة:

خلال عملية التثبيت، قمنا بتجميع إجابات لبعض الأسئلة الشائعة.هذه الإجابات تعالج المشاكل المحتملة والأسئلة الشائعة لتوفير وقتك وضمان التثبيت السلس.

ملف الشركة

(جوتاي) ، شركة رائدة في تصنيع أجهزة استشعار الحركة والإشعاعات الضوئية، تتميز بتكامل البحوث والتطوير والإنتاج والمبيعات والتوزيع.أساسنا يكمن في الابتكار والالتزام الثابت بالجودةونحن نسعى جاهدين لتقديم حلول استثنائية لعملائنا الكرامنطمح أن نكون شريكك الموثوق به في رحلتك لتأسيس وتعزيز علامتك التجارية الخاصة بك.

مع أكثر من عقد من الخبرة في البحث والإنتاج، ونحن نتباهى بمخزن غني من المعرفة في تكنولوجيا الاتصالات اللاسلكية، أجهزة استشعار الأبواب التلقائية،وتوزيع الجملة لبوابات الحواجزمجموعة منتجاتنا الأساسية تشمل مجموعة متنوعة من العروض، بما في ذلك:

1. أجهزة استشعار الأبواب التلقائية
2. أجهزة استشعار رادار الميكروويف للأبواب الآلية
3. سلسلة أجهزة استشعار الأشعة تحت الحمراء
4. أجهزة الكشف عن الحلقة
5. قارئ بطاقات RFID اللاسلكية قصيرة ومتوسطة وطويلة المدى
6. بوابات الحاجز
7. بوابات حاجز وقوف السيارات

جميع منتجات الجهاز الجهازي لـ (جوتاي) تم تصميمها بدقة ليتكامل بسلاسة مع أنظمة التحكم في الوصول،وأنظمة توجيه مواقف السيارات.
