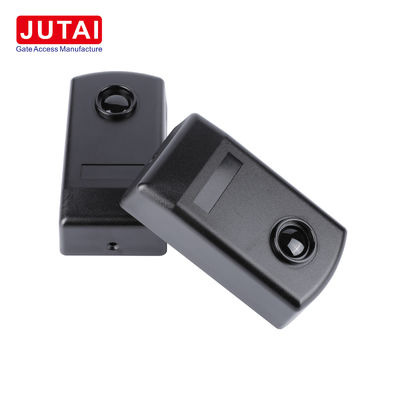

مستشعر سلامة بوابة الخلايا الضوئية تحت الحمراء IR-20 مع نطاق الكشف 20m IP65 مقاوم للماء 12-24VAC / VDC للبوابات التلقائية
تفاصيل المنتج
| مزود الطاقة | 12-24VAC/VDC | الأعلى. نطاق | 20 متر |
|---|---|---|---|
| درجة حرارة التشغيل | -10 إلى +60 درجة مئوية | الأعلى. تكساس الحالي | 25 مللي أمبير |
| الأعلى. تيار آر إكس | 35 مللي أمبير | تتابع الاتصال | 500 مللي أمبير عند 48VAC/VDC |
| إبراز | مستشعر الأشعة تحت الحمراء لسلامة البوابة,أجهزة استشعار الخلايا الضوئية السلكية للسلامة,مستشعر الأشعة تحت الحمراء ip65 |
||
منتوج وصف
مستشعر ضوئي بالأشعة تحت الحمراء مقاوم للماء لبوابات السيارات الآلية، 12-24 فولت تيار مستمر، مدى اكتشاف 30 مترًا
استمتع بأمان وراحة معززة مع مستشعر الباب الأوتوماتيكي JUTAI بالأشعة تحت الحمراء. هذا المستشعر المصمم بدقة يكتشف على الفور الانقطاعات في شعاع الأشعة تحت الحمراء، مما يؤدي إلى إرسال إشارة مرحل لاتخاذ إجراء فوري. إن تنوعه يجعله مثاليًا لمختلف التطبيقات، بما في ذلك حواجز مواقف السيارات، وبوابات المشاة، وبوابات المركبات للاستشعار عن بعد. بالإضافة إلى ذلك، فإنه يعمل كنظام موثوق للكشف عن المتسللين للنوافذ والأبواب والممرات.
ميزات فريدة
- كاشفات الشعاع المنفرد: تستخدم هذه المستشعرات على نطاق واسع في الأبواب المنزلقة الآلية، وأبواب المصاريع، وأبواب المرآب، والنوافذ، وتوفر اكتشافًا موثوقًا.
- جهاز إرسال واستقبال مدمج: يتميز بجهاز إرسال واستقبال مع مضخم مدمج، وشعاع الأشعة تحت الحمراء الضيق يقاوم بفعالية تداخل الضوء الخارجي.
- مدى اكتشاف موثوق: على الرغم من التركيب على ارتفاع منخفض (20-40 سم فوق مستوى سطح الأرض)، تحافظ هذه المستشعرات على مدى اكتشاف موثوق يمتد من 2 إلى 20 مترًا.
- قدرة الكشف الذاتي IR-20: تم تصميم مستشعر IR-20 خصيصًا للأبواب المنزلقة، ويوقف إغلاق الباب عند انقطاع شعاع الكشف الذاتي، مما يضمن تراجعًا سريعًا إلى أوسع وضع. يستأنف الباب حركته حتى يتم إعادة تفعيل شعاع الكشف، ويتوقف بعد الإغلاق الكامل.
الوظيفة
ضع أزواج الكاشفات في نقاط متقابلة لإنشاء منطقة أشعة تحت حمراء. يكتشف الحركة إشارة إنذار يتم ترحيلها إلى مضيف إنذار الأمان (غير مدرج). مثالي للتكامل السلس في إعدادات الأمان في بيئات مختلفة.
أداء ثابت
يضمن التصميم المدمج والمقاوم للماء بتصنيف IP65، والذي يحافظ على أداء ثابت في الطقس السيئ، مقاومة استثنائية للأشعة فوق البنفسجية والجزيئات الكاشطة، مما يعزز المرونة في الأماكن الخارجية.
دعم شامل
تتضمن كل عبوة دليل استخدام باللغة الإنجليزية مع رسوم توضيحية لسهولة التركيب والتكوين.
باختصار، يوفر مستشعر الباب الأوتوماتيكي JUTAI بالأشعة تحت الحمراء أمانًا وتنوعًا لا مثيل لهما، مما يوفر راحة البال والراحة عبر تطبيقات متنوعة.
المواصفات الفنية
| الميزة | المواصفات |
|---|---|
| مزود الطاقة | 12-24 فولت تيار متردد/مستمر |
| الحد الأقصى للمدى | 20 مترًا |
| درجة حرارة التشغيل | -10 إلى +60 درجة مئوية |
| الحد الأقصى لتيار عمل جهاز الإرسال | 25 مللي أمبير |
| الحد الأقصى لتيار عمل جهاز الاستقبال | 35 مللي أمبير |
| الحد الأقصى لملامس المرحل | 500 مللي أمبير عند 48 فولت تيار متردد/مستمر |
| تصنيف IP | IP65 مع مطاط |
تفاصيل توصيل JUTAI IR-20
تعليمات التركيب
- الوصول إلى الداخل: ارفع اللوحة الأمامية للمستشعر الضوئي للوصول إلى مكوناته الداخلية.
- إدخال الكابلات وتثبيت القاعدة: أدخل الكابلات في فتحات التثبيت المخصصة لها وثبت قاعدة المستشعر الضوئي بإحكام على الحائط.
- التركيب على الحائط أو السطح المعدني:
- إذا كنت تقوم بالتركيب على الحائط، قم بحفر ثلاث فتحات بقطر 5 مم وأدخل مثبتات براغي مناسبة.
- للتركيب على الأسطح المعدنية، قم بحفر ثلاث فتحات بقطر 3 مم لبراغي التثبيت الذاتي.
- قم بإجراء التوصيلات: قم بتوصيل الكابلات اللازمة وقم بتزويد المستشعر الضوئي بالطاقة بجهد يتراوح بين 12 و 24 فولت تيار مستمر/متردد.
- تأكد من الوضع الصحيح: تأكد من الوضع الصحيح والمحاذاة والتوصيل للمستشعر الضوئي. يجب أن يظل مؤشر LED الأحمر في جهاز الاستقبال مطفأً إذا تم تكوين كل شيء بشكل صحيح. عند انقطاع شعاع الأشعة تحت الحمراء، سيضيء مؤشر LED الأحمر.
- قم بتغطية اللوحة الأمامية: بمجرد التحقق من التوصيلات، قم بتغطية المستشعر الضوئي باللوحة الأمامية. أدخلها بقوة حتى تتوقف، ثم أغلقها بإحكام.
- اختبار النظام: اختبر النظام عن طريق مقاطعة شعاع الأشعة تحت الحمراء عدة مرات للتحقق من استجابة المرحل.
- قم بتثبيت اللوحة الأمامية: أخيرًا، قم بتثبيت اللوحة الأمامية في مكانها باستخدام البراغي المتوفرة.
سيضمن اتباع هذه الخطوات بدقة التركيب والتشغيل الصحيح للمستشعر الضوئي IR-20M.
ضمان الجودة
استمتع بموثوقية عالية المستوى مع مستشعر الأشعة تحت الحمراء السلكي JUTAI IR-20 بمدى 20 مترًا. بفضل مسافة الكشف المستقرة والموثوقة للغاية، تستخدم مصابيح الأشعة تحت الحمراء لدينا علامات تجارية ألمانية شهيرة لضمان المسافة المتسقة ومقاومة الضوء. علاوة على ذلك، تتميز مرحلاتنا بعلامة Omron اليابانية، مما يضمن التوافق مع مختلف العلامات التجارية لمشغلات الأبواب. باستخدام تقنية التركيب السطحي (SMT) في إنتاج الرقع، نحافظ على معايير جودة صارمة لضمان دقة واتساق الإنتاج الدفعي. ثق في الجودة التي لا مثيل لها لعيننا الضوئية عالية الجودة لتلبية احتياجاتك من الأمان والراحة.
معلومات طلب مستشعرات JUTAI الضوئية
بعد عدة سنوات من التطوير، قمنا بتطوير مجموعة كاملة من مجموعات منتجات الأشعة تحت الحمراء، تتراوح من الطراز السلكي بمدى 20 مترًا، إلى الطراز اللاسلكي بمدى 30 مترًا، ومستشعر الأشعة تحت الحمراء العاكس بمدى 7 أمتار، ومجموعات المستشعرات الضوئية الستارية. للحصول على معلومات محددة، يرجى الرجوع إلى قائمة معلومات الطلب الخاصة بنا.
