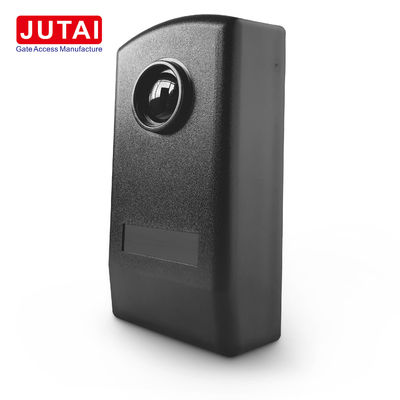

مستشعر الخلايا الضوئية تحت الحمراء IR-20 مع نطاق الكشف 30m IP65 مقاوم للماء لسلامة البوابة الخارجية

عزز أمنك وراحتك مع مستشعر الباب الأوتوماتيكي JUTAI بالأشعة تحت الحمراء. تم تصميمه بدقة، ويكتشف هذا المستشعر بسرعة الانقطاعات في شعاع الأشعة تحت الحمراء، مما يؤدي على الفور إلى إطلاق إشارة مفتاح ترحيل. تلبي تعدد استخداماته مجموعة واسعة من التطبيقات، بما في ذلك حواجز مواقف السيارات، وبوابات المشاة، وبوابات المركبات للاستشعار الجسدي. بالإضافة إلى ذلك، فإنه يعمل كنظام قوي للكشف عن السرقة للنوافذ والأبواب والممرات.

• كاشفات الشعاع المنفرد: تُعرف على نطاق واسع بأنها مستشعرات شعاع واحد، وتستخدم هذه الكاشفات على نطاق واسع في الأبواب المنزلقة الأوتوماتيكية، وأبواب المصاريع، وأبواب المرآب، والنوافذ، وما وراءها.
• جهاز إرسال واستقبال مدمج: كل وحدة تتميز بجهاز إرسال واستقبال مع مضخم مدمج، يصدر شعاعًا ضيقًا من الأشعة تحت الحمراء لمقاومة تداخل الضوء الخارجي بفعالية.
• نطاق كشف موثوق: على الرغم من التركيب على ارتفاع منخفض (20-40 سم فوق مستوى سطح الأرض)، تحافظ هذه المستشعرات على نطاق كشف موثوق يمتد من 2 إلى 20 مترًا.
• قدرة الكشف الذاتي IR-20: تم تصميم مستشعر IR-20 خصيصًا للأبواب المنزلقة، ويظهر قدرات الكشف الذاتي. عند انقطاع شعاع الكشف الذاتي، يتوقف الباب عن الإغلاق ويتراجع بسرعة إلى أوسع وضع له.

ضع كل زوج من الكاشفات في نقاط متقابلة لإنشاء منطقة أشعة تحت حمراء بينهما. يؤدي اكتشاف الحركة داخل هذه المنطقة على الفور إلى إطلاق إشارة إنذار يتم ترحيلها إلى مضيف إنذار الأمان (غير مدرج). مثالي للتكامل السلس في إعدادات الأمان في المؤسسات التعليمية والمجمعات التجارية والمرافق الطبية والمباني السكنية وما وراءها.

بغض النظر عن سيناريوهات الطقس السيئ مثل الأمطار والعواصف الترابية وما إلى ذلك، يحافظ نطاق الكشف على أداء ثابت. يضمن التصميم المدمج والمقاوم للماء بتصنيف IP65 لمستشعر JUTAI IR-20 بالأشعة تحت الحمراء مقاومة استثنائية للأشعة فوق البنفسجية والمواد الجسيمية الكاشطة، مما يعزز المرونة في البيئات الخارجية.

تتضمن كل عبوة دليل استخدام باللغة الإنجليزية مع رسوم توضيحية، مما يوفر إرشادات شاملة لسهولة التركيب والتكوين. باختصار، يقف مستشعر الباب الأوتوماتيكي JUTAI بالأشعة تحت الحمراء كدليل على أمان وتنوع لا مثيل لهما عبر مجموعة متنوعة من التطبيقات، مما يضمن راحة البال والراحة في بيئات مختلفة.

1. الوصول إلى الداخل: ارفع اللوحة الأمامية للمستشعر الضوئي للوصول إلى مكوناته الداخلية.
2. إدخال الكابلات وتثبيت القاعدة: أدخل الكابلات في فتحات الإسكان الخاصة بها وثبت قاعدة المستشعر الضوئي بإحكام على الحائط.
3. التركيب على الحائط أو السطح المعدني:
   • إذا كنت تقوم بالتركيب على الحائط، فقم بحفر ثلاث فتحات بقطر 5 مم وأدخل مثبتات براغي مناسبة.
   • للتركيب على الأسطح المعدنية، قم بحفر ثلاث فتحات بقطر 3 مم للبراغي ذاتية الثقب.
4. قم بإجراء التوصيلات: قم بتوصيل الكابلات اللازمة وتشغيل المستشعر الضوئي بجهد يتراوح بين 12 و 24 فولت تيار مستمر/متردد.
5. تأكد من الوضع الصحيح: تأكد من الوضع والمحاذاة والتوصيل الصحيح للمستشعر الضوئي. يجب أن يظل مؤشر LED الأحمر الموجود على جهاز الاستقبال مطفأً إذا تم تكوين كل شيء بشكل صحيح. عند انقطاع شعاع الأشعة تحت الحمراء، سيضيء مؤشر LED الأحمر.
6. قم بتغطية اللوحة الأمامية: بمجرد التحقق من التوصيلات، قم بتغطية المستشعر الضوئي باللوحة الأمامية. أدخلها بقوة حتى تتوقف، ثم أغلقها بإحكام.
7. اختبار النظام: اختبر النظام عن طريق مقاطعة شعاع الأشعة تحت الحمراء عدة مرات للتحقق من استجابة الترحيل.
8. تأمين اللوحة الأمامية: أخيرًا، قم بتأمين اللوحة الأمامية في مكانها باستخدام البراغي المتوفرة.

سيضمن اتباع هذه الخطوات بدقة التركيب والتشغيل الصحيح للمستشعر الضوئي IR-20M.

استمتع بموثوقية من الدرجة الأولى مع مستشعر JUTAI IR-20 بالأشعة تحت الحمراء السلكي بطول 20 مترًا. بفضل مسافة الكشف المستقرة والموثوقة للغاية، تستخدم مصابيح الأشعة تحت الحمراء لدينا علامات تجارية ألمانية شهيرة لضمان المسافة المتسقة ومقاومة الضوء. علاوة على ذلك، تتميز أجهزة الترحيل لدينا بعلامة Omron اليابانية، مما يضمن التوافق مع مختلف العلامات التجارية لمشغلات الأبواب. باستخدام تقنية التركيب السطحي (SMT) في إنتاج الرقع، نحافظ على معايير جودة صارمة لضمان دقة واتساق الإنتاج الدفعي. ثق بالجودة التي لا مثيل لها لعينات الصور عالية الجودة لتلبية احتياجات الأمان والراحة الخاصة بك.

بعد عدة سنوات من التطوير والتحسين، قمنا بتطوير مجموعة كاملة من مجموعات منتجات الأشعة تحت الحمراء، تتراوح من طراز سلكي بطول 20 مترًا، إلى طراز لاسلكي بطول 30 مترًا، ومستشعر أشعة تحت حمراء عاكس بطول 7 أمتار، ومجموعات مستشعرات ضوئية ستارية. للحصول على معلومات محددة، يرجى الرجوع إلى قائمة معلومات الطلب الخاصة بنا.
