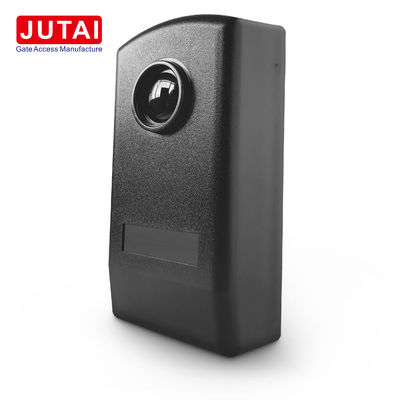

جهاز استشعار الخلايا الضوئية الصناعية للصورة الضوئية لمسافة طويلة 30m للاستخدام في الهواء الطلق بوابة حاجز

مستشعر الخلايا الضوئية تحت الحمراء الصناعية المسافة الطويلة 30m للاستخدام في الهواء الطلق

إرفع مستوى أمانك و راحتك مع جهاز الاستشعار الآلي للباب تحت الحمراءبدء إشارة التبديل الإرسالي على الفورتتوافق تنوعها مع العديد من التطبيقات، بما في ذلك حواجز وقوف السيارات، أبواب المشاة، وبوابات المركبات لتحفيز الجسم.أنه يعمل كنظام رصين لمكافحة السرقة للكشف عن النوافذ، الأبواب، والممرات.

الخصائص الفريدة:

• أجهزة الكشف عن الأشعة المنفردة: تُعرف على نطاق واسع بأنها أجهزة استشعار الأشعة الواحدة، وتجد هذه أجهزة الكشف استخدامًا واسعًا في الأبواب المنزلقة الآلية وأبواب الشاشة وأبواب المرآب والنوافذ وما وراءها.
• جهاز إرسال ومستقبل متكامل: تتميز كل وحدة بإرسال ومستقبل مع مكبر متكامل ، مما ينبعث من شعاع الأشعة تحت الحمراء الضيق لمواجهة تدخلات الضوء الخارجي بشكل فعال.
• نطاق الكشف الموثوق به: على الرغم من تركيبها على ارتفاع منخفض (20-40 سم فوق مستوى الأرض) ، فإن هذه أجهزة الاستشعار تحافظ على نطاق كشف موثوق به يمتد من 2 إلى 20 مترًا.
• قدرة IR-20 على الكشف عن النفس: مصممة خصيصًا للأبواب المنزلقة، يظهر مستشعر IR-20 قدرات الكشف عن النفس. عند انقطاع شعاع الكشف عن النفس،الباب يتوقف عن إغلاقه ويتراجع بسرعة إلى أوسع موقع لهبعد ذلك، يُستأنف الباب حركته حتى يتم إعادة تشغيل شعاع الكشف. بعد الإغلاق الكامل، يتم إيقاف تشغيل شعاع الكشف

وظائف:

ضع كل زوج من أجهزة الكشف في نقاط متعارضة لإنشاء منطقة تحت الحمراء بينهماالكشف عن الحركة داخل هذه المنطقة يؤدي على الفور إلى إشارة إنذار يتم نقلها إلى مضيف إنذار الأمن (غير مدرج)مثالي لدمج سلس في إعدادات الأمن في المؤسسات التعليمية والمجمعات التجارية والمرافق الطبية والمباني السكنية، وخارجها.

أداء ثابت:

بغض النظر عن سيناريوهات الطقس السيئة مثل الأمطار وعواصف الغبار، وما إلى ذلك، فإن نطاق الكشف يحافظ على أداء ثابت.التصميم المدمج والمقاوم للماء IP65 من جهاز الاستشعار الضوئي تحت الحمراء JUTAI IR-20 يضمن مقاومة استثنائية للإشعاع فوق البنفسجي والجسيمات الهشاشة، وتعزيز المرونة في البيئات الخارجية.

دعم شامل:

تتضمن كل حزمة دليل استخدام باللغة الإنجليزية مع الرسوم البيانية الموضحة ، مما يوفر إرشادات شاملة لتركيب وتكوين سهل.

باختصار، جهاز "جوتاي" لتحديد الأجهزة الحساسة للابواب الآليةضمان راحة البال والراحة في مختلف البيئات.




المعلم التقني

تفاصيل الاتصال لـ JUTAI IR-20

لتثبيت الخلية الضوئية IR-20M، يرجى اتباع هذه التعليمات خطوة بخطوة:

1. الوصول إلى الداخل: ارفع اللوحة الأمامية للخلية الضوئية للوصول إلى مكوناتها الداخلية.

2. إدخال الكابلات وتثبيت القاعدة: إدخال الكابلات في فتحات السكن الخاصة بها وتثبيت قاعدة الخلية الضوئية بثبات على الحائط.

3. تركيب على الجدار أو السطح المعدني:

   • إذا تم تثبيته على الجدار، حفر ثلاثة ثقوب 5 ø وإدخال مرساة المسامير المناسبة.
   • للتركيب على الأسطح المعدنية ، حفر ثلاثة ثقوب 3 ø للمسامير ذاتية الضغط.

4. قم بالاتصالات: قم بتوصيل الكابلات اللازمة وتشغيل الخلية الضوئية بتوتر يتراوح بين 12 و 24 فولت DC / AC.

5. تأكد من الموقع الصحيح: تأكد من الموقع الصحيح والمحاذاة والاتصال بالخلية الضوئية. يجب أن يبقى LED الأحمر الموجود على جهاز الاستقبال مغلقًا إذا تم تكوين كل شيء بشكل صحيح.عندما يتم قطع شعاع الأشعة تحت الحمراء، سيضيء المصباح الأحمر.

6. غطاء باللوحة الأمامية: بمجرد التحقق من الاتصالات ، غطي الخلية الضوئية باللوحة الأمامية. أدخلها بقوة حتى تتوقف ، ثم أغلقها بشكل آمن.

7. نظام الاختبار: اختبر النظام عن طريق قطع شعاع الأشعة تحت الحمراء عدة مرات للتحقق من استجابة المرور.

8. تأمين اللوحة الأمامية: أخيرا، تأمين اللوحة الأمامية في مكانها باستخدام المسامير المقدمة.

اتباع هذه الخطوات بعناية سيضمن التثبيت والتشغيل السليم للخلية الضوئية IR-20M.
