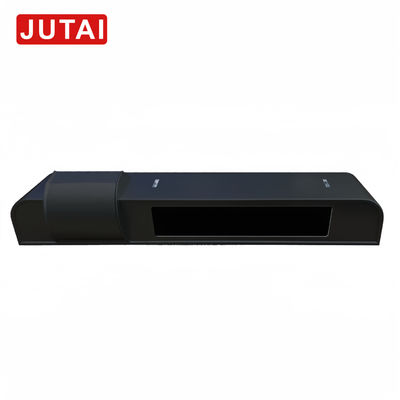

مزيج من أجهزة الاستشعار و أجهزة استشعار الحماية و أجهزة رادار للكشف عن الحركة لباب الزجاج RI24-4T&F

مكان المنشأ	الصين
اسم العلامة التجارية	JUTAI
إصدار الشهادات	CE
رقم الموديل	RI24-4T&F
الحد الأدنى لكمية	1
الأسعار	negotiable
تفاصيل التغليف	كارتون
وقت التسليم	5-8 أيام عمل
شروط الدفع	T / T، L / C، D / A، D / P، ويسترن يونيون، باي بال،، موني جرام، أليباي
القدرة على العرض	1000 قطعة في الشهر

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

تفاصيل المنتج

مدخلات الطاقة	التيار المتردد 12 ~ 30 فولت (+ 10٪)	طول السلك	2.5 م
خرج الإشارة	مرحل، حركة باتجاه واحد، اتجاه واحد مضاد للقرص (NO/NC اختياري)	أقصى ارتفاع للتثبيت	2500 مم
التيار الثابت	65 مللي أمبير	العمل الحالي	130 مللي أمبير
الحرارة	-25 درجة إلى + 55 درجة	البعد	260.3 ((L) * 53.4 ((W) * 44 ((H) ملم
كمية راي	8 أشعة ترسل، 8 أشعة تستقبل	غطاء	الـ ABS
إبراز	كاشف حركة الرادار جهاز استشعار الحماية,جهاز استشعار حماية الباب الزجاجي,مستشعر الحماية المشترك , Glass Door Safeguard Sensor , Combination Safeguard Sensor

اترك رسالة

منتوج وصف

الحركة والأشعة تحت الحمراء RI24-4T&F.pdf

RI24-4T&F جهاز استشعار مشترك للسلامة في الحركة والحضور

معلومات عامة

رقم اختبار EMC: BSTDG 1001420419 26C-1
الشهادة: CE
متطلبات الجهاز: يجب استخدام عزل أمان محمي منخفض الجهد. يجب أن يتم إجراء جميع أعمال التعديل والصيانة من قبل المهندسين المهنيين.

المنتج العام

المكونات والوظائف
- وحدة استقبال الميكروويف: 8
- زر ضبط حساسية الميكروويف: يضبط حساسية الميكروويف. الدوران في اتجاه عقارب الساعة يزيد من الحساسية. ضد عقارب الساعة يقللها.
- مفتاح الاتصال بالزمن المحدث في الخلفية: يسمح باختيار 15s أو 30min لعملية التعلم الخلفية.
- مؤشر التنشيطيضيء أثناء التنشيط
- مؤشر السلامة: يوفر إشارة إلى حالة السلامة.
- مصدر الأسلاك: لربط الأسلاك.
- مسدس ضبط الأشعة تحت الحمراء: يقوم بتعديل نطاق الكشف عن الأشعة تحت الحمراء. في اتجاه عقارب الساعة يحرك النطاق إلى الداخل؛ في اتجاه عقارب الساعة يحركه إلى الخارج.
تفاصيل الأسلاك
- مدخل الطاقة: AC/DC 12 ~ 30V ((± 10٪)
- طول الكابل2.5 متر
- مخرج الإشارة: الإرسال ، حركة 1 طريق ، 1 طريق مضاد للضغط (لا / NC اختياري)
- ألوان الأسلاك والإشارات:
  - 2 أحمر: مدخل الطاقة
  - 1 BLA:
  - 2 مدخل الطاقة AC/DC 12 ~ 30V
  - 3 4 BRO COM:
  - 5 GRE COM:
  - 6 WHI NO: إشارة الحركة
  - إشارة الحضور YEL NO (مع خيارات الوضع المفتوح عادةً والوضع المغلق عادةً)

III. نطاقات الكشف

حقل استشعار السلامة بالأشعة تحت الحمراء
- العرض والعمق (بمترا):
  - العرض: 1.3، 1.6، 1.9، 2.2
  - عمق: 0.802، 1.3، 1.6، 1.9، 2.2، 2.5 (في زوايا مختلفة: 0°، 15°، 30°، 45°)
- نطاق الكشف: 1600 ((W) * 800 ((D) ملم
نطاق الكشف عن الميكروويف
- العرض والعمق: 4m ((W) * 2m ((D)

المواصفات التقنية

المواصفات	تفاصيل
التيار الثابت	65mA
التيار الحالي	130mA
الأبعاد (L × W × H)	260.3 ((L) * 53.4 ((W) * 44 ((H) ملم
مادة الغلاف	الـ ABS
نطاق الحرارة	-25°C ~ +55°C
نوع الأشعة تحت الحمراء	الضوء المعدل تحت الحمراء
مصدر الأشعة تحت الحمراء	الأشعة تحت الحمراء 940nm
كمية أشعة الأشعة تحت الحمراء (الإرسال / الاستقبال)	8 أشعة / 8 أشعة
تقنية الميكروويف	معالج الميكروويف
تردد الميكروويف	24.125 غيغاهرتز
قوة انبعاث الميكروويف	< 20dBm EIRP
كثافة تردد الميكروويف	< 5mW/cm2
وقت للتعلم الذاتي	15s، 30min اختياري
إشارة التشغيل (الانتظار / العمل / السلامة)	أخضر / أزرق / أحمر
وقت الخروج بالأشعة تحت الحمراء	500 ثانية
وقت خروج الميكروويف	2s
وقت الاستجابة	≤100ms
مادة السطح البصري	الـ PMMA

V. قائمة التعبئة

جهاز الاستشعار *1
تعليمات التشغيل *1
حقيبة الطاقم * 1
سلك 6PIN ((2.5m) * 1

جهاز RI24-4T&F للحركة والحضور هو جهاز متطور للغاية مصمم لتطبيقات السلامة.يقدم مزيجا من تكنولوجيات الاستشعار بالأشعة تحت الحمراء وميكروويف مع معايير قابلة للتعديل للكشف الدقيق والموثوق بهمع مجموعة واسعة من الميزات والمواصفات، فهي مناسبة لبيئات مختلفة حيث الحركة والحضور الاستشعار مطلوبة لأغراض السلامة والتحكم.
