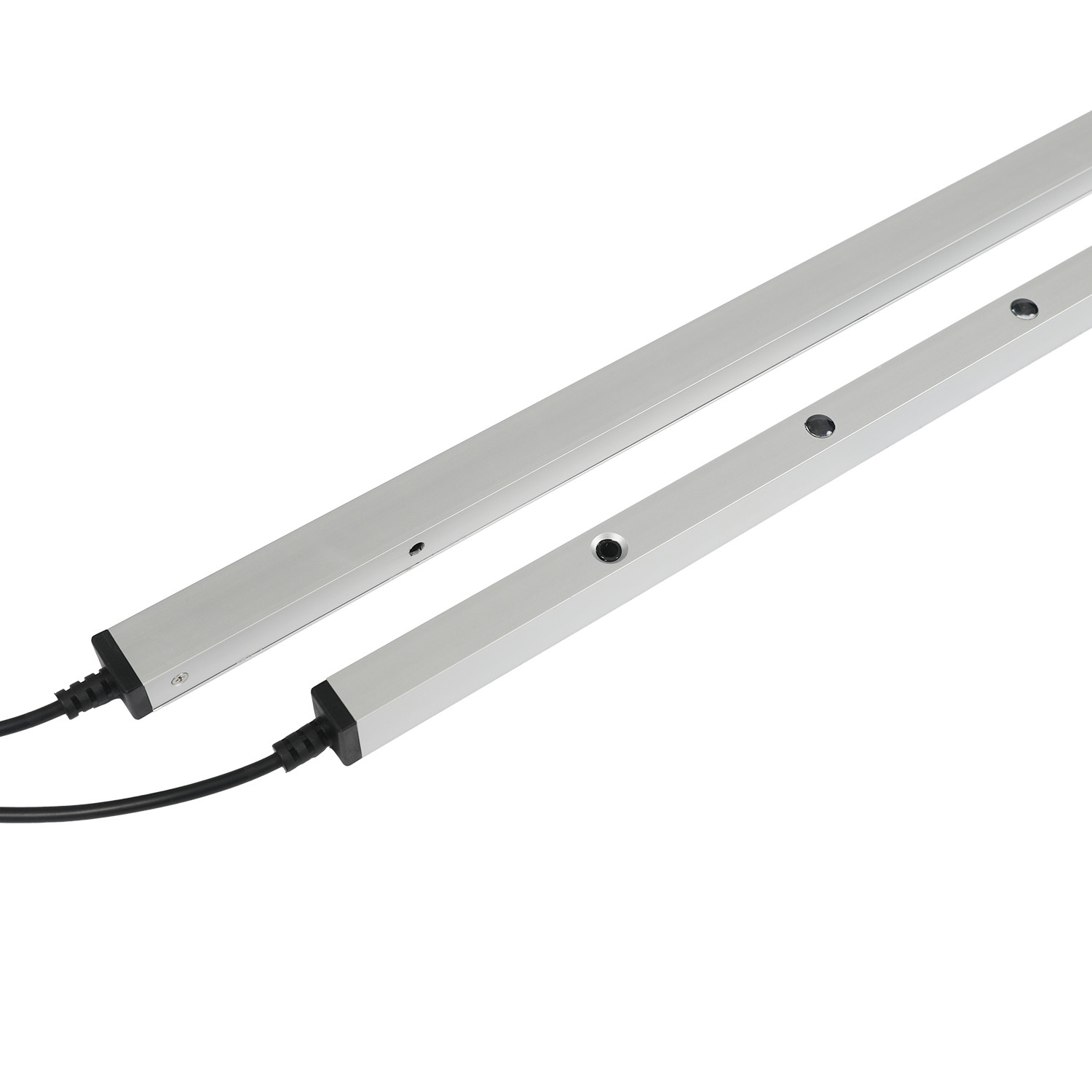

الستار الضوئي تحت الحمراء IP67

شنتشن جوتاي كوم كو، المحدودة - حاسوب الباب الخلية الضوئية الستار الضوء

الستار الضوئي المفتوح من Shenzhen Jutai Comm Co., Ltd هو جهاز سلامة مبتكر تم تصميمه لتعزيز حماية وكفاءة تشغيل الأبواب الصناعية.مجهزة بمستشعر الأشعة تحت الحمراء النشط القوي الذي يفتخر بمقاومة ضوئية قوية، هذا الجهاز يعمل بشكل موثوق به حتى في ظروف الإضاءة الصعبة. مع نطاق الكشف ملحوظ يصل إلى 8 أمتار وأوقات الاستجابة السريعة،يوفر مراقبة السلامة الحاسمة في البيئات الصناعية، مما يجعلها استثمار لا يقدر بثمن لضمان سلامة مكان العمل.

الخصائص التقنية والفوائد

• التكامل السلس للنظام: تم تصميم هذا المستشعر ليتم دمجه بسهولة في مجموعة متنوعة من أنظمة تحكم الأبواب ، مما يضمن التوافق والتكامل التشغيلي السلس.

• التثبيت القابل للتكيف: يمكن دمج المستشعر مباشرة في حافة الباب ، مما يوفر المرونة لتناسب تكوينات الأبواب المختلفة ومتطلبات التثبيت.

• التصميم المدمج والفعال: النموذج CL15-8L8 هو ستارة ضوئية مضغوطة مصممة خصيصًا للأبواب والبوابات الآلية ، مما يضمن سلامة موثوقة ضمن بصمة صغيرة.

• نطاق التطبيق الواسع: مناسبة لأبواب عالية السرعة ، الأبواب التقطيعية ، الأبواب المتدحرجة ، الأبواب التلسكوبية ذات الإغلاق الرأسي ، ومصاعد الشحن ،إظهار تنوعه عبر تطبيقات صناعية متعددة.

• قدرات الكشف الدقيقة: تستخدم تكنولوجيا الشعاع للكشف بدقة عن وجود الأفراد أو الأشياء ، وبالتالي منع الحوادث وضمان إشارات تشغيل الباب في الوقت المناسب.

• خيارات الإخراج المرنة: تقدم طرق إخراج متعددة (NO / NC و COM) ، مما يعزز المرونة في التكامل مع أنظمة التحكم في الأبواب المختلفة.

• كفاءة الطاقة: تعمل مع استهلاك التيار المنخفض أقل من 20mA عند DC12V وتدعم نطاق الجهد العامل من DC12-24V ، مما يضمن استخدام الطاقة بكفاءة.

• التوصيل البسيط: يزيل ستارة الضوء الآمنة المضغوطة الحاجة إلى سلك مزامنة بين جهاز الإرسال والمستقبل ، مما يسهل التوصيل في الموقع ويقلل من تكاليف المواد.المُصدّر يتطلّب سلك طاقة فقط، بينما يحتاج المستقبل إلى سلك طاقة وسلك خروج إشارة الإرسال. يتم نقل إشارة المزامنة عن طريق الأشعة تحت الحمراء،مع منطق لوحة الدوائر التي تضمن المزامنة من خلال هذا الإرسال.

المواصفات الرئيسية

• النموذج: CL15-8L8
• تقنية: مستشعر الأشعة تحت الحمراء النشط مع مقاومة ضوئية قوية
• نطاق الكشف: 8 أمتار
• وقت الاستجابة: سريع وموثوق به
• التيار العامل: <20mA عند DC12V
• الجهد العامل: DC12-24V
• طرق الإخراج: NO/NC وCOM
• التطبيقات: الأبواب عالية السرعة، الأبواب التقطيعية، الأبواب المتدحرجة، الأبواب التلسكوبية ذات الإغلاق الرأسي، مصاعد البضائع
• ارتفاع الحماية: أقصى 1225 ملم (وضع إخفاء) ، 1305 ملم (وضع عادي)
• درجة حرارة التشغيل: -20 ~ +70°C
• مستوى الحماية: IP67

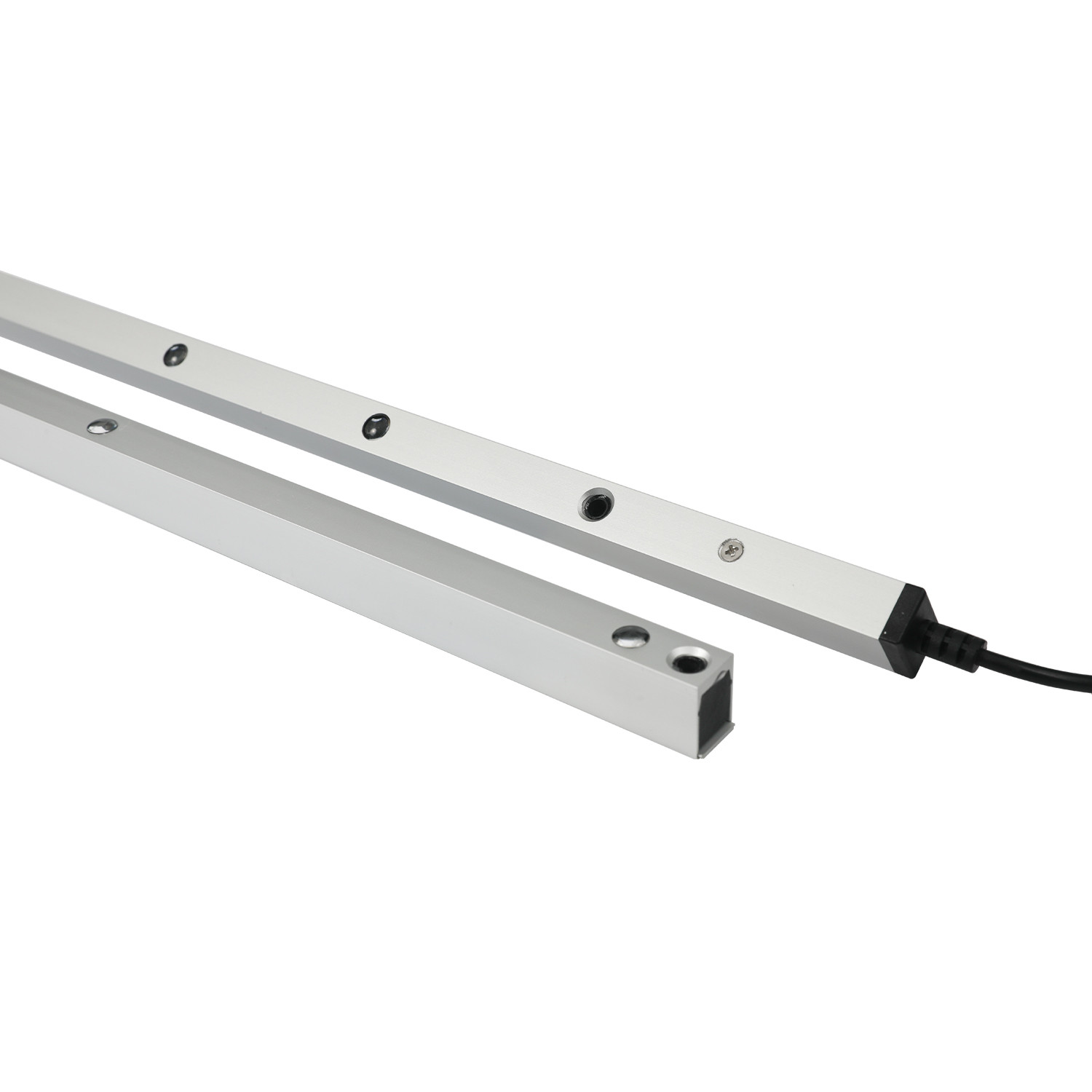

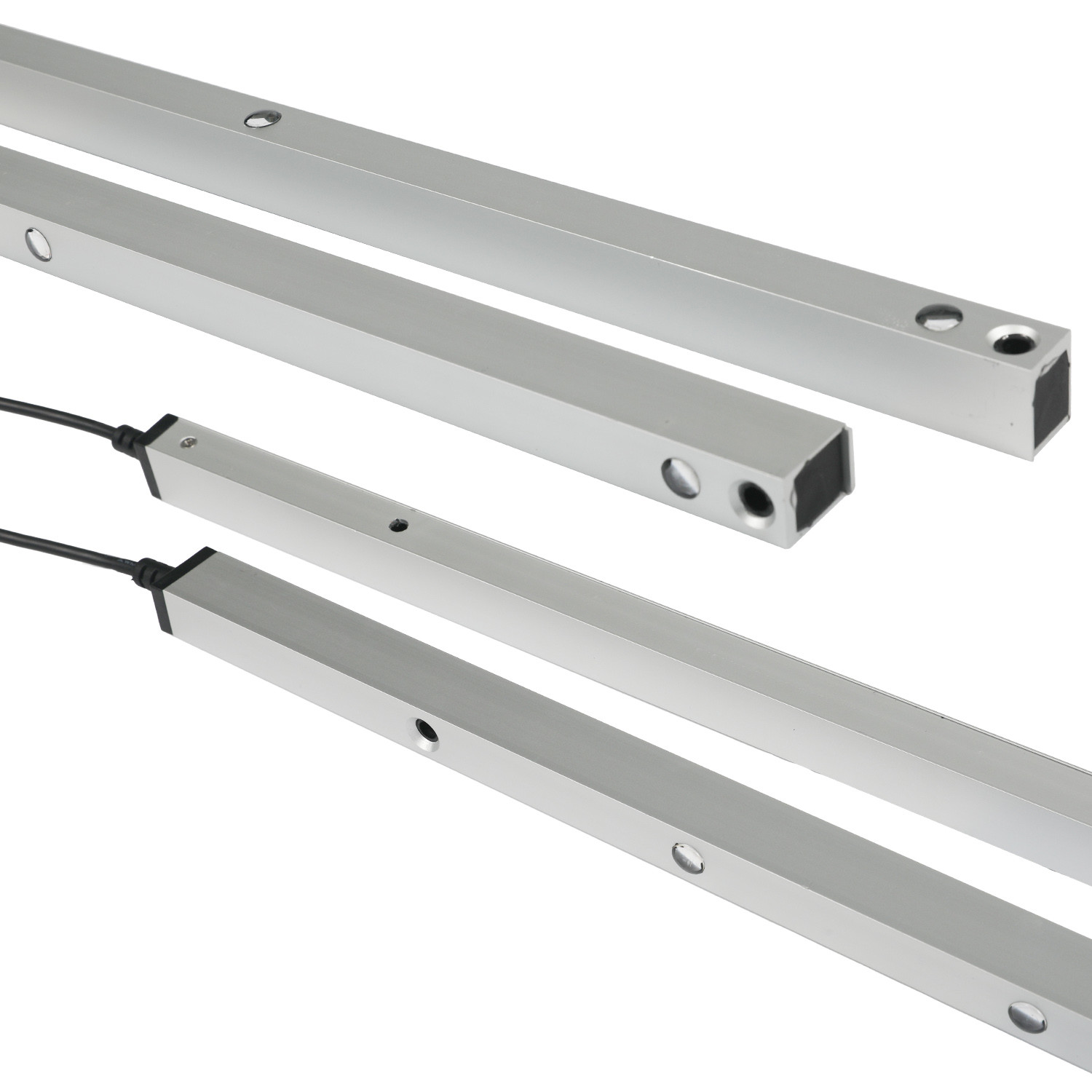

• مواد الغلاف: سبيكة الألومنيوم

إرشادات التثبيت

1. إزالة الغطاء وربط الأسلاك:

   • فصل الغطاء العلوي والسفلي للمستشعر
   • قم بإقامة اتصالات الأسلاك وتوجيه نهاية الخيط من خلال منفذ الخيوط المحدد

2. الموقع و علامة الثقوب:

   • قم بمواءمة جهاز الإرسال والمستقبل بالتوازي لتأكيد موقع التثبيت.
   • ضع علامة على مواقع الثقوب بدقة على الحائط

3. الحفر والإصلاح:

   • استخدم حفرة ضربات لخلق ثقوب في المواقع المشار إليها.
   • ادخل مغلقات الحائط في الثقوب المحفورة وأثبتها بالمسامير.

4. جهاز إرسال واستقبال:

   • قم بوضع جهاز الإرسال والإستقبال على الحائط باستخدام مسامير M3 * 25.
   • قم بتوصيل مصدر الطاقة واختبر محاذاة جهاز الاستشعار
   • ضبط الزاوية عن طريق تدوير أنبوب الألومنيوم إذا لزم الأمر.
   • ضغط المسمار الدوار بشكل آمن بمجرد محاذاة.

5. استبدال الأغطية والاختبار النهائي:

   • إعادة ربط أغطية جهاز الاستشعار العليا والسفلية بمسامير M2 * 8.
   • إجراء اختبار نهائي لضمان وظائف جهاز الاستشعار السليمة.

تحسين السلامة في مكان العمل

تحسين الأمن والسلامة من العمليات الصناعية الخاصة بك مع Door Sensor Photocell Light Curtain. هذا المستشعر المتقدم يقدم ميزات أمنية قوية، بما في ذلك مجموعة الكشف 8 أمتار،خيارات تركيب مرنة، وقدرات الكشف الدقيقة. إن دمجها السلس مع أنظمة التحكم في الأبواب المختلفة ومجموعة واسعة من التطبيقات تجعلها خيارًا موثوقًا لتعزيز السلامة في البيئات الصناعية.الثقة في جودة وأداء الستار الضوئي CL15-8L8 لتوفير أمن وأمان أفضل.

الخصائص

• التكامل: متوافق مع جميع أنواع أنظمة تحكم الأبواب
• نوع التثبيت: الاندماج المباشر في حافة الباب بسبب غطاء الباب
• وصف: أجهزة استشعار سقف الضوء الآلي للسلامة

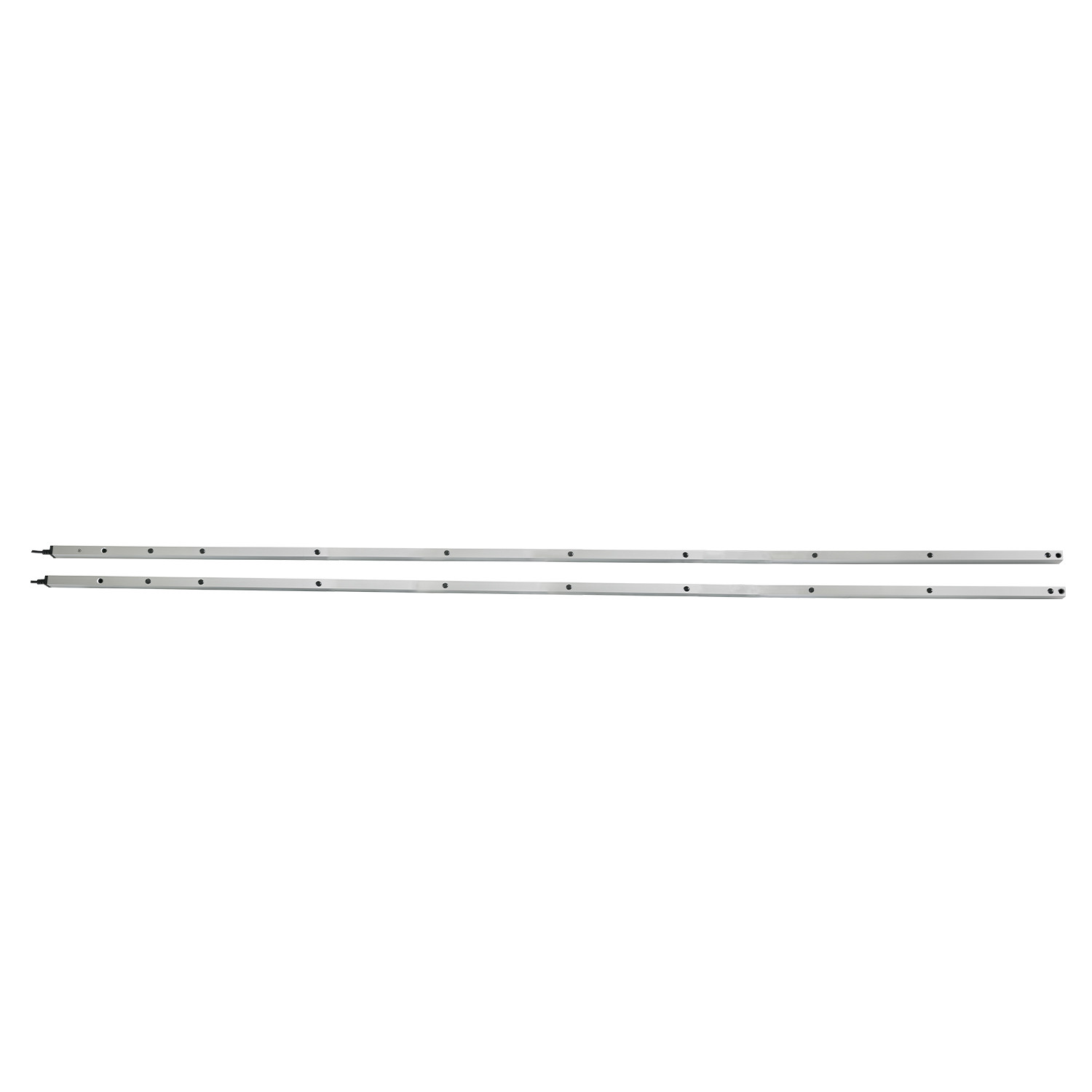

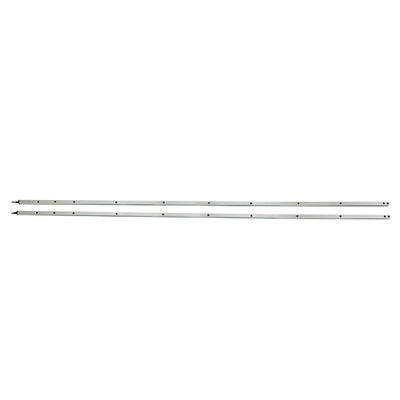

• رقم النموذج: CL15-8L8 (8 أعمدة ، ارتفاع 150 سم)
• النوع: ستارة الضوء الآمن
• الاستخدام: أبواب عالية السرعة، الأبواب التقطيعية، الأبواب المتدحرجة، الأبواب التلسكوبية ذات الإغلاق الرأسي، مصاعد البضائع
• النظرية: يتم استخدام ستائر الضوء الآمن للشعاع العابر للأبواب السريعة وأبواب الستار المتدحرجة لمنع القطع (الأشخاص أو الأشياء) ،الكشف بدقة عن الأفراد أو الأشياء المارة لتوفير إشارات فتح الأبواب وتجنب مخاطر السلامة المحتملة.
• الناتج: NO/NC، COM
• التيار العامل: <20mA@DC12V
• الجهد العامل: DC12-24V
• نطاق الكشف: أقصى 8 أمتار
• ارتفاع الحماية: أقصى 1225 ملم (وضع إخفاء) ، 1305 ملم (وضع عادي)
• طريقة الإخراج: NO/NC، COM
• العوارض: 8 عوارض

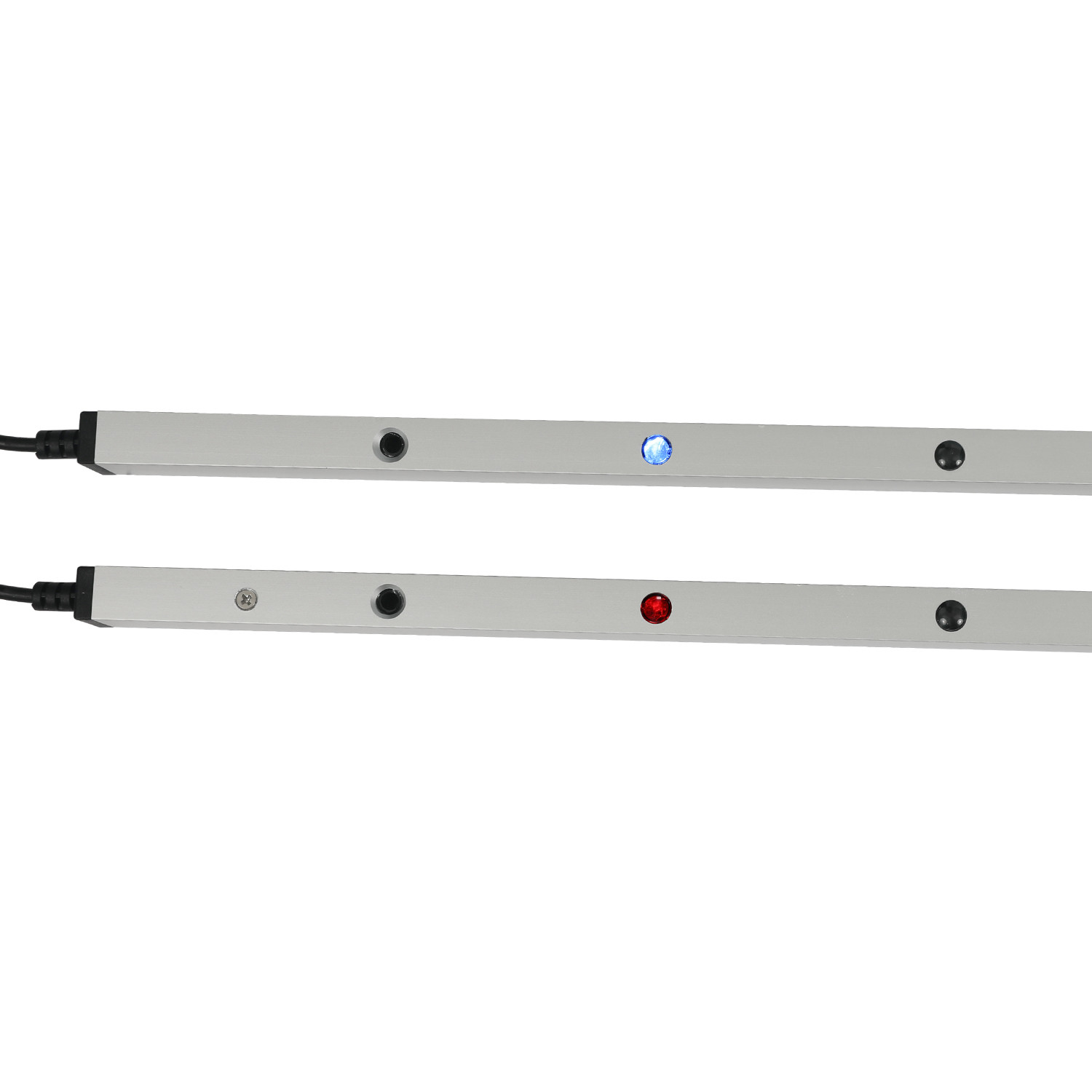

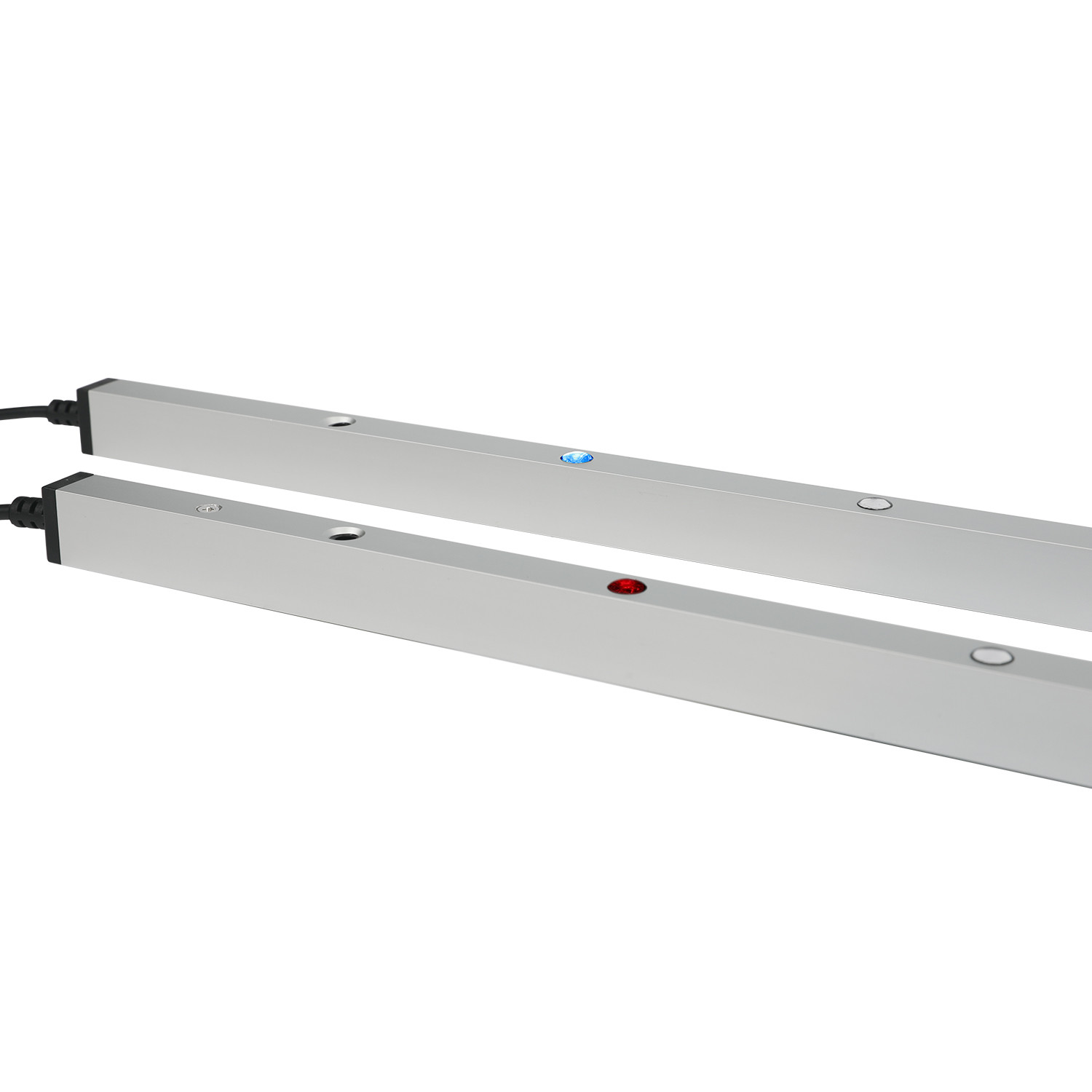

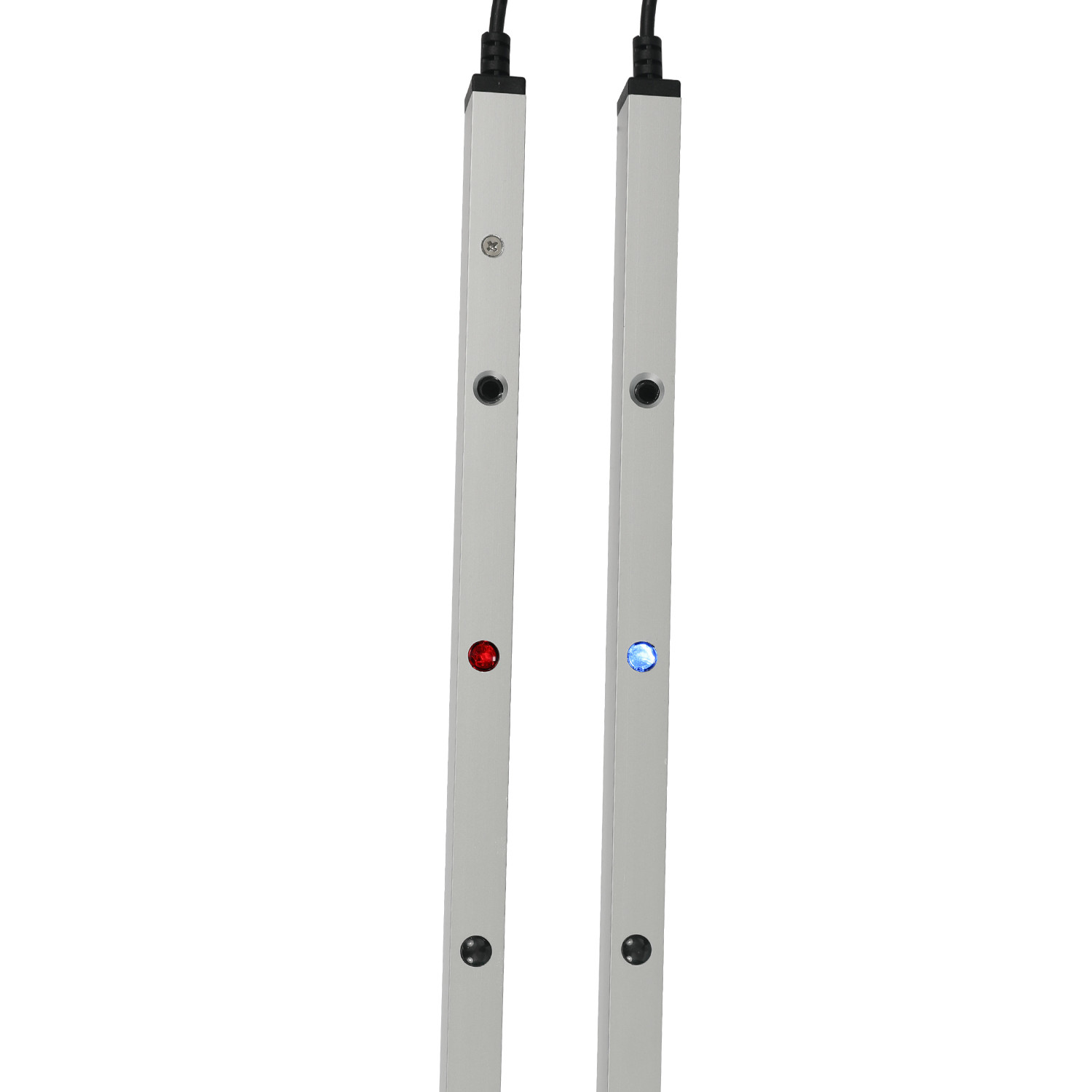

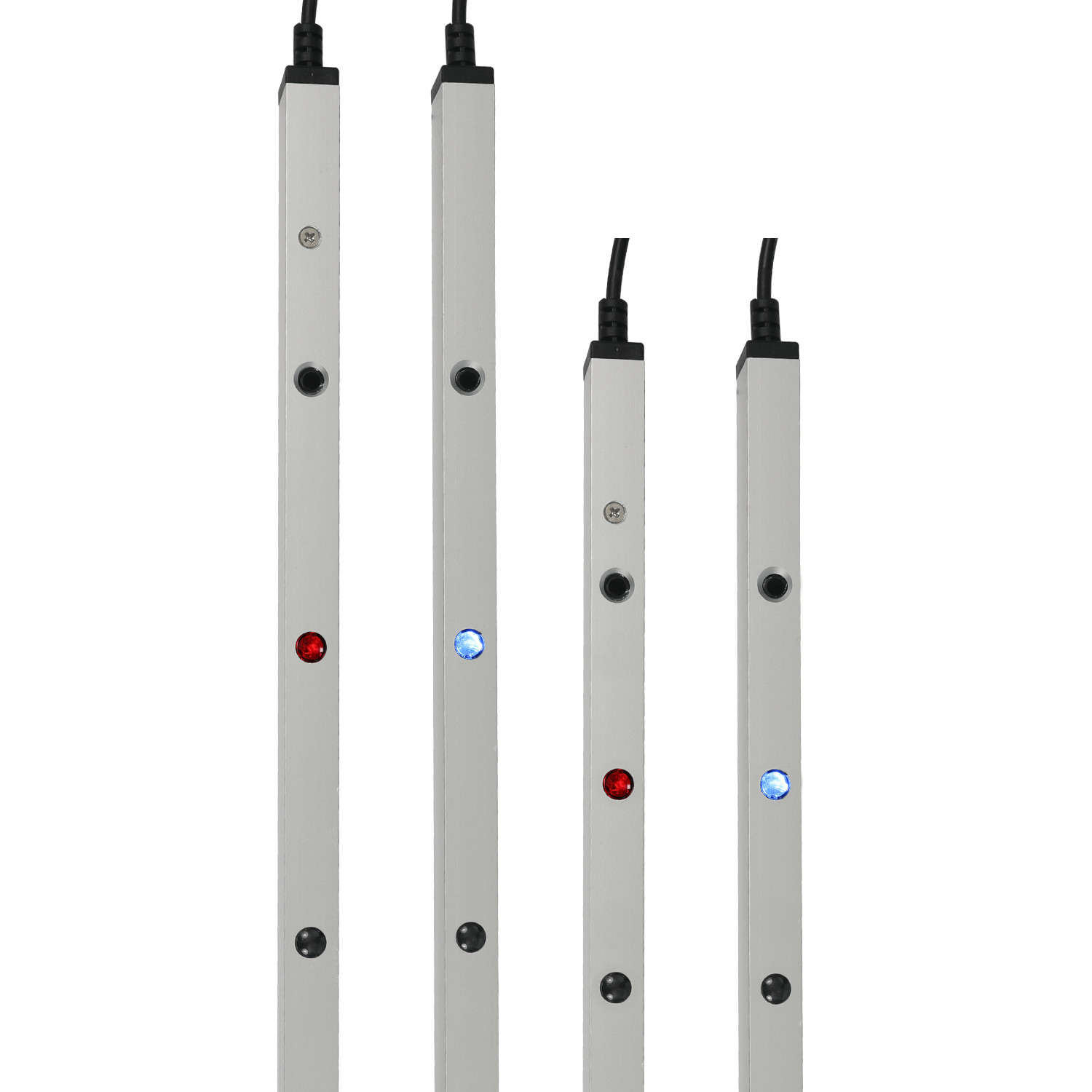

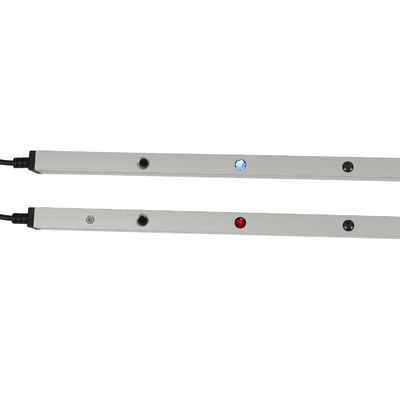

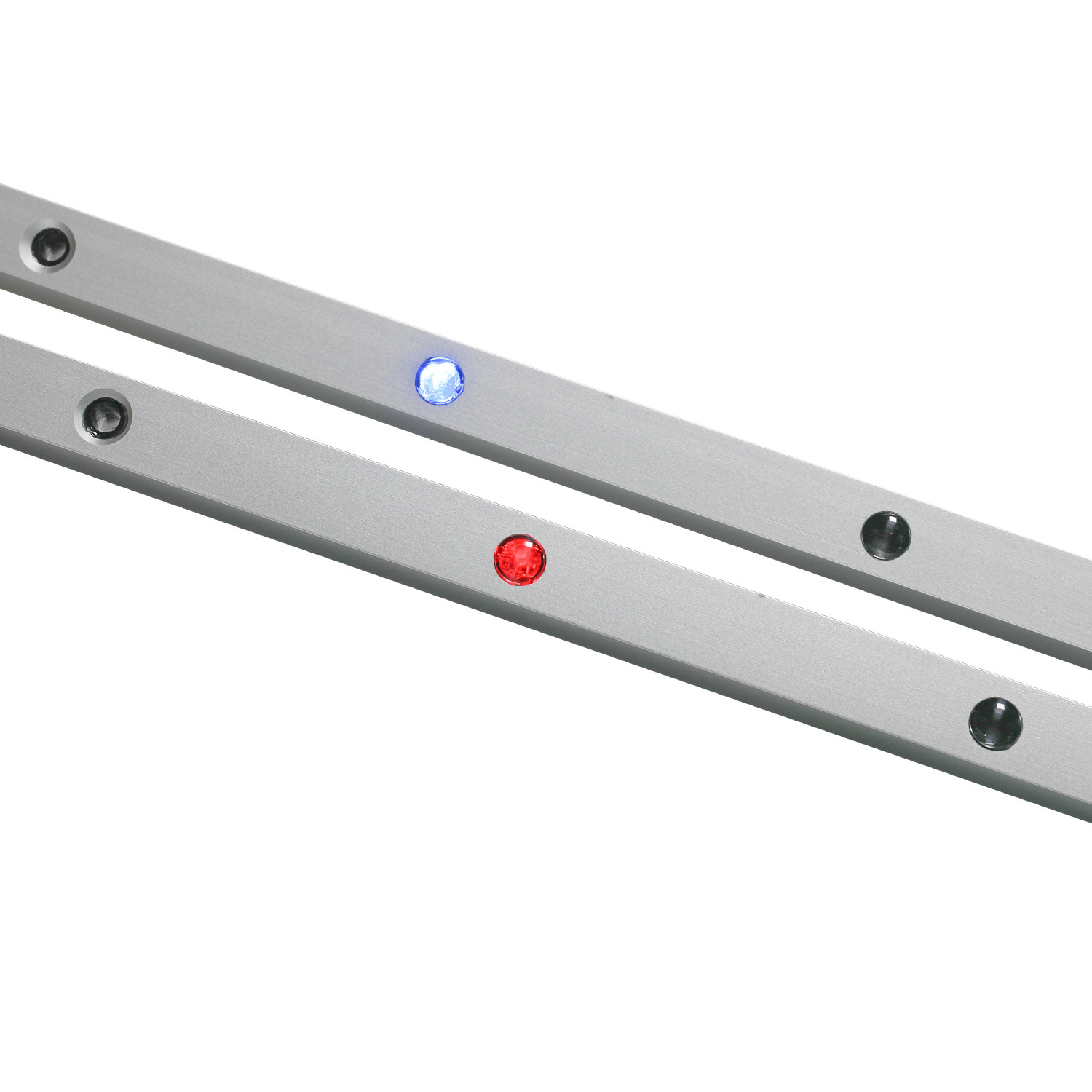

• حالة LED:
  • جهاز الاستقبال: الضوء الأحمر (الموضوع محظور) ، الضوء الأزرق (غير محظور) ، ومضة الضوء الأزرق (المصدر والمستقبل غير متوافقين)
  • جهاز الإرسال: ثابت الضوء الأزرق (العادي) ، ومضة الضوء الأحمر (الجهد أقل من 9 فولت ، فوق 28 فولت)
• درجة حرارة التشغيل: -20 ~ +70°C
• مستوى الحماية: IP67
• مواد الغلاف: سبيكة الألومنيوم

رفع أمن الباب الصناعي مع جهاز الاستشعار لدينا 1500 ملم ضوء الأشعة تحت الحمراء الستار مثالي للأبواب عالية السرعة مع مجموعة الكشف 8 أمتار.
