8 أشعة السلامة الضوء الستار الباب الضوء مستشعر لسرعة عالية أمان الأبواب القطاعية

شنتشن جوتاي كوم كو، المحدودة - حاسوب الباب الخلية الضوئية الستار الضوء

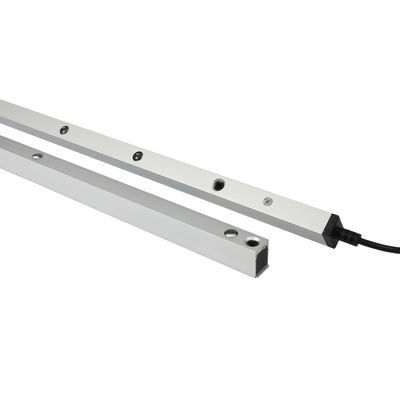

الستار الضوئي المفتوح من Shenzhen Jutai Comm Co. ، Ltd. هو جهاز أمان متقدم مصمم لتعزيز أمان ووظائف الأبواب الصناعية.يحتوي على مستشعر الأشعة تحت الحمراء النشط قوي مع مقاومة ضوئية قوية، هذا المستشعر يضمن التشغيل الموثوق به حتى في ظروف الإضاءة الصعبة. مع نطاق الكشف المثير للإعجاب يصل إلى 8 أمتار ووقت استجابة سريع،أنها توفر طبقة حاسمة من الحماية للوضع الصناعيهذا المستشعر الصناعي يقدم مراقبة شاملة للسلامة، مما يجعله استثمارًا أساسيًا لسلامة مكان العمل.

الخصائص التقنية والفوائد

• التكامل السلس للنظام: تم تصميم هذا المستشعر ليتم دمجه بسهولة مع أنظمة التحكم في الأبواب المختلفة ، مما يضمن التوافق السلس وكفاءة التشغيل.
• التثبيت القابل للتكيف: يسمح تصميم جهاز الاستشعار بالاندماج المباشر في حافة الباب ، مما يجعله قابلاً للتكيف بشكل كبير مع تكوينات الأبواب ومواقف التثبيت المختلفة.
• ميكانيكية وفعالة: النموذج CL15-8L8 هو ستارة ضوئية مضغوطة مصممة خصيصًا للأبواب والبوابات التلقائية ، وتقدم تدابير أمنية موثوقة في الحد الأدنى من البصمة.
• نطاق تطبيق واسع: مثالية لأبواب عالية السرعة، الأبواب القسرية، الأبواب المتدحرجة، الأبواب التلسكوبية ذات الإغلاق الرأسي، ومصاعد الشحن،تظهر تنوعها في تطبيقات صناعية مختلفة.
• قدرات الكشف الدقيقة: تستخدم تكنولوجيا الشعاع للكشف بدقة عن وجود الأشخاص أو الأشياء ، وبالتالي منع الحوادث وضمان تشغيل الباب في الوقت المناسب.
• خيارات الإخراج المرنة: يقدم طرق إخراج متعددة (NO / NC و COM) ، مما يعزز المرونة لدمجها مع أنظمة التحكم في الأبواب المختلفة.
• كفاءة الطاقة: تعمل مع استهلاك التيار المنخفض أقل من 20mA عند DC12V وتدعم نطاق الجهد العامل من DC12-24V ، مما يضمن أداء كفاءة الطاقة.
• التوصيل البسيط: لا يتطلب ستارة الضوء الآمنة التخفي سلكًا مزامنًا بين جهاز الإرسال والمتلقي ، مما يسهل التوصيل في الموقع ويوفر المواد.الباعث يحتاج فقط إلى سلك طاقة، والمتلقي يحتاج فقط إلى سلك طاقة وسلك إخراج إشارة الإرسال. يتم تضمين إشارة المزامنة في شعاع الأشعة تحت الحمراء،مع منطق لوحة الدوائر التي تمكن من التزامن بين الناقل والمتلقي عن طريق نقل الأشعة تحت الحمراء.

المواصفات الرئيسية

• النموذج: CL15-8L8
• تقنية: مستشعر الأشعة تحت الحمراء النشط مع مقاومة ضوئية قوية
• نطاق الكشف: 8 أمتار
• وقت الاستجابة: سريع وموثوق به
• التيار العامل: <20mA عند DC12V
• الجهد العامل: DC12-24V
• طرق الإخراج: NO/NC وCOM
• التطبيقات: الأبواب عالية السرعة، الأبواب التقطيعية، الأبواب المتدحرجة، الأبواب التلسكوبية ذات الإغلاق الرأسي، مصاعد البضائع
• ارتفاع الحماية: أقصى 1225 ملم (وضع إخفاء) ، 1305 ملم (وضع عادي)
• درجة حرارة التشغيل: -20 ~ +70°C
• مستوى الحماية: IP67
• مواد الغلاف: سبيكة الألومنيوم

إرشادات التثبيت

1. إزالة الغطاء وربط الأسلاك:

   • فصل الغطاء العلوي والسفلي للمستشعر
   • قم بإقامة اتصالات الأسلاك وتوجيه نهاية الخيط من خلال منفذ الخيوط المحدد

2. الموقع و علامة الثقوب:

   • قم بمواءمة جهاز الإرسال والمستقبل بالتوازي لتأكيد موقع التثبيت.
   • ضع علامة على مواقع الثقوب بدقة على الحائط

3. الحفر والإصلاح:

   • استخدم حفرة ضربات لخلق ثقوب في المواقع المشار إليها.
   • ادخل مغلقات الحائط في الثقوب المحفورة وأثبتها بالمسامير.

4. جهاز إرسال واستقبال:

   • قم بوضع جهاز الإرسال والإستقبال على الحائط باستخدام مسامير M3 * 25.
   • قم بتوصيل مصدر الطاقة واختبر محاذاة جهاز الاستشعار
   • ضبط الزاوية عن طريق تدوير أنبوب الألومنيوم إذا لزم الأمر.
   • ضغط المسمار الدوار بشكل آمن بمجرد محاذاة.

5. استبدال الأغطية والاختبار النهائي:

   • إعادة ربط أغطية جهاز الاستشعار العليا والسفلية بمسامير M2 * 8.
   • إجراء اختبار نهائي لضمان وظائف جهاز الاستشعار السليمة.

تحسين السلامة في مكان العمل

تحسين الأمن والسلامة من العمليات الصناعية الخاصة بك مع Door Sensor Photocell Light Curtain. هذا المستشعر المتقدم يقدم ميزات أمنية قوية، بما في ذلك مجموعة الكشف 8 أمتار،خيارات تركيب مرنة، وقدرات الكشف الدقيقة. إن دمجها السلس مع أنظمة التحكم في الأبواب المختلفة ومجموعة واسعة من التطبيقات تجعلها خيارًا موثوقًا لتعزيز السلامة في البيئات الصناعية.الثقة في جودة وأداء الستار الضوئي CL15-8L8 لتوفير أمن وأمان أفضل.

الخصائص

• متكاملة في جميع أنواع أنظمة تحكم الأبواب
• نوع التثبيت: الاندماج المباشر في حافة الباب بسبب غطاء الباب
• وصف: أجهزة استشعار سقف الضوء الآلي للسلامة
• رقم النموذج: CL15-8L8 (8 أسطوانات ، ارتفاع 150 سم)
• النوع: ستارة الضوء الآمن
• الاستخدام: الأبواب عالية السرعة، الأبواب القطاعية، الأبواب المتدحرجة، الأبواب التلسكوبية ذات الإغلاق الرأسي، مصاعد الشحن
• النظرية: يتم استخدام ستائر الضوء الآمن للشعاع العابر للأبواب السريعة وأبواب الستار المتدحرجة لمنع الاصطدام (الأشخاص أو الأشياء)ويمكنها اكتشاف الأشخاص أو الأشياء المارة بدقة لتوفير إشارات فتح الأبواب لتجنب مخاطر السلامة المحتملة.
• الناتج: NO/NC، COM
• وصف: ستارة الضوء الآمن
• التيار العامل: <20mA@DC12V
• الجهد العامل: DC12-24V
• نطاق الكشف: أقصى 8 أمتار
• ارتفاع الحماية: أقصى 1225 ملم (وضع إخفاء) ، 1305 ملم (وضع عادي)
• طريقة الإخراج: NO/NC، COM
• العوارض: 8 عوارض
• حالة LED:
  • جهاز الاستقبال: الضوء الأحمر (الجهاز محظور) ، الضوء الأزرق (غير محظور) ، ومضة الضوء الأزرق (المصدر والمستقبل غير متوافقين)
  • جهاز الإرسال: ثابت الضوء الأزرق (العادي) ، ومضة الضوء الأحمر (جهد أقل من 9 فولت ، فوق 28 فولت)
• درجة حرارة التشغيل: -20 ~ +70°C
• مستوى الحماية: IP67
• مواد الغلاف: سبيكة الألومنيوم

رفع أمان الباب الصناعي مع جهاز الاستشعار لدينا 1500 ملم ضوء الأشعة تحت الحمراء الستار المثالي للأبواب سريعة مع مجموعة الكشف 8m.
