كاشف حركة الأشعة تحت الحمراء للمراقبة المنزلية DC12V/24V CE

DC12V/24V مراقبة منزلية مستشعر شعاع الخلايا الضوئية النشطة في الهواء الطلق كاشف الأشعة تحت الحمراء

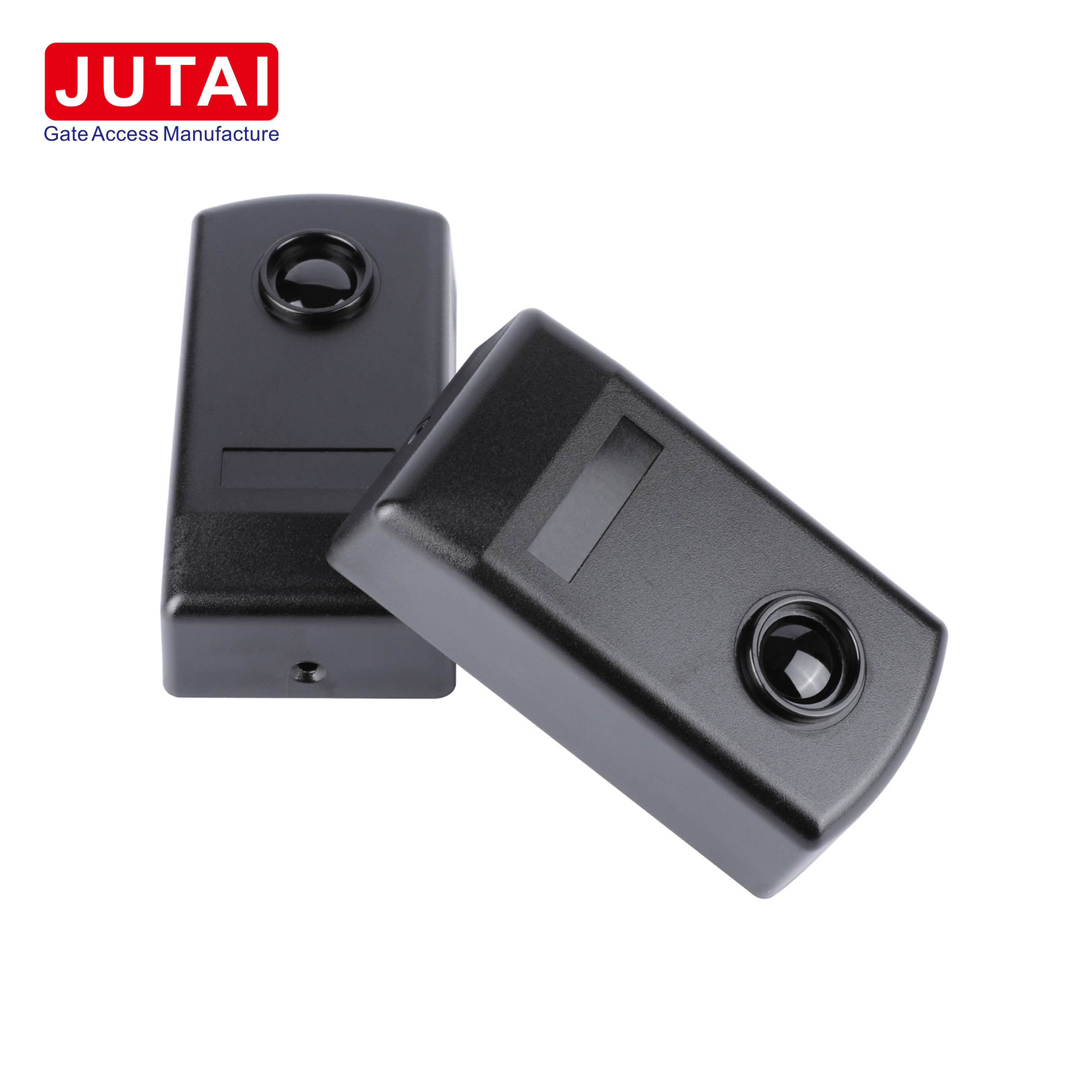

تعزيز الأمن والكفاءة باستخدام مستشعر الأشعة تحت الحمراء JUTAI IR-20

الخصائص الرئيسية:

1. نطاق الكشف الواسع: مع نطاق ملحوظ يصل إلى 30 مترًا ، يضمن IR-20 تغطية شاملة ، حتى في البيئات الخارجية الصعبة.

2. حساسية متزايدة: بفضل حساسية عالية، يكتشف IR-20 حتى أدنى حركات أو أشياء، مما يعزز إجراءات الأمن.

3. وقت الاستجابة السريع: مع أوقات الاستجابة السريعة مثل البرق ، يحدد IR-20 بسرعة التهديدات المحتملة ، مما يتيح اتخاذ إجراءات سريعة.

4. مقاومة للتداخل: مصممة لتحمل تدخلات الضوء البيئي ، مثل أشعة الشمس أو أضواء المركبات ، يحافظ IR-20 على أداء ثابت في أي حالة.

5. تثبيت سهل الاستخدام: تم تصميم IR-20 لسهولة التثبيت والمحاذاة ، مما يسهل إجراءات التثبيت ، مما يقلل من أوقات التوقف وتبسيط مهام الصيانة.

التطبيقات:

1. التحكم في الوصول السلس: مثالية للأبواب التلقائية وأنظمة التحكم في الوصول ، يسهل IR-20 مرور الناس أو المركبات بسلاسة ، مما يعزز الأمن والراحة.

2. تدابير أمنية قوية: في التطبيقات الأمنية ، يكتشف IR-20 بشكل فعال دخول غير مصرح به ، وتحصين محيط ، ونوافذ ، وبروتوكولات أمن الأبواب.

3. تحسين الصناعة: في البيئات الصناعية ، يعمل IR-20 على تحسين خطوط الإنتاج عن طريق الكشف بدقة عن مواقع الأشياء وحركاتها ، مما يحسن من كفاءة التشغيل.

4. إدارة مواقف السيارات الفعالة: يتم نشرها في مواقف السيارات ، ويقوم IR-20 بإدارة دخول ومخرج المركبات بكفاءة ، مما يضمن تدفق حركة المرور بسلاسة واستخدام مساحات وقوف السيارات بشكل فعال.

تعليمات التثبيت:

1. سهولة الوصول: افتح اللوحة الأمامية للخلية الضوئية للوصول إلى المكونات الداخلية بسهولة.

2. التثبيت الآمن: إدراج الكابلات في فتحات معينة وتثبيت القاعدة بثبات على الحائط ، مما يضمن الاستقرار أثناء التشغيل.

3. خيارات التثبيت متعددة الاستخدامات: اختر طرق التثبيت المناسبة للجدران أو الأسطح المعدنية ، وضمان وضع آمن.

4. الاتصال الصحيح: قم بتوصيل الكابلات وتزويد الخلية الضوئية بالطاقة ضمن نطاق الجهد المحدد لتحقيق أداء مثالي.

5. المواءمة الدقيقة: ملاءمة الخلية الضوئية بشكل صحيح للحفاظ على وظائف مناسبة ، كما هو موضح بوضع مصباح LED الأحمر.

6. الاختبار الوظيفي: التحقق من استجابة المرور عن طريق قطع شعاع الأشعة تحت الحمراء ، وضمان التشغيل الموثوق به.

7. الإغلاق الآمن: استبدال اللوحة الأمامية وتثبيتها بالمسامير المقدمة للحفاظ على سلامتها ووظائفها.

المزايا والخصائص:

1. التكامل السلس: يندمج IR-20 بسلاسة مع أنظمة التحكم في الأبواب المختلفة ، مما يوفر التوافق وسهولة الاستخدام.

2. حلول التثبيت المرنة: خيارات التثبيت القابلة للتكيف ، بما في ذلك دمج حافة الباب ، تبسط إجراءات التثبيت لتحسين الراحة.

3. تدابير السلامة الموثوقة: مع ميزات السلامة القوية، يضمن IR-20 حماية موثوقة للأبواب والبوابات التلقائية، مع إعطاء الأولوية لسلامة المستخدم.

4. نطاق التطبيق متعدد الاستخدامات: مناسبة لأنواع مختلفة من الأبواب والبيئات الصناعية ، تقدم IR-20 تنوعًا في الاستخدام والتنفيذ.

5. قدرات الكشف الدقيقة: يضمن الكشف الدقيق للأفراد أو الأشياء التي تمر عبر منع الحوادث وتعزيز تدابير الأمن.

6. الأداء الفعال: يعمل IR-20 مع استهلاك طاقة منخفض ويقدم خيارات إخراج متعددة الاستخدامات ، مما يضمن أداءً فعالًا وموثوقًا به.

7. متانة في الظروف القاسية: تصنيف IP67 المقاوم للماء يمكّن IR-20 من تحمل الظروف البيئية الصعبة ، مما يضمن طول العمر والمتانة.

في الختام، جهاز الاستشعار للشعاع الأشعة تحت الحمراء (جوتاي) IR-20 يُعتبر قمة الأمان والكفاءة في مختلف التطبيقات.وعملية التثبيت سهلة الاستخدام، IR-20 يوفر أداء لا مثيل له في ضمان السلامة والراحة في بيئات متنوعة،تعزيز دورها كعنصر لا غنى عنه في أنظمة مراقبة الوصول والأمن الحديثة.

المعلم التقني

تفاصيل الاتصال لـ JUTAI IR-20

تركيب الخلية الضوئية IR-20M: دليل خطوة بخطوة

1إدخال الداخل:

• 1.1 ارفع اللوحة الأمامية للخلية الضوئية برفق للكشف عن مكوناتها الداخلية، مما يسمح بالوصول بسهولة أثناء التثبيت.

2إدخال الكابلات وتثبيت القاعدة:

• 2.1 أدخل الكابلات بعناية في فتحاتها المخصصة داخل الخلية الضوئية.
• 2.2 قم بتثبيت قاعدة الخلية الضوئية على الحائط بأمان باستخدام أجهزة تركيب مناسبة، بما يضمن الاستقرار والموثوقية.

3تثبيت على الحائط أو السطح المعدني:

• 3.1 إذا كان يتم تركيبها على الجدار، حفر ثلاثة ثقوب 5 ø وإدخال مرساة المسامير المناسبة لتثبيت الخلية الضوئية بشكل راسخ.
• 3.2 للتركيب على الأسطح المعدنية ، حفر ثلاثة ثقوب 3 ø واستخدام المسامير التي تصلح نفسها لضمان التثبيت الآمن.

4إصنع صلات:

• 4.1 قم بتوصيل الكابلات اللازمة بالخلية الضوئية، مع ضمان العزل المناسب والاتصالات الآمنة.
• 4.2 تشغيل الخلية الضوئية بجهد ثابت يتراوح بين 12 و 24 فولت DC/AC لتمكين عملها.

5تأكد من الموقع الصحيح:

• 5.1 التحقق من الموقع الصحيح والمحاذاة والاتصال لمكونات الخلية الضوئية لتحسين الأداء.
• 5.2 تأكد من أن إشارة LED الحمراء الموجودة على جهاز الاستقبال لا تزال مغلقة عندما يتم تكوين الخلية الضوئية بشكل صحيح.
• 5.3 سيضيء المصابيح الحمراء إذا تم قطع شعاع الأشعة تحت الحمراء، مما يشير إلى وجود عوائق محتملة.

6الغطاء مع اللوحة الأمامية:

• 6.1 بمجرد التحقق من جميع الاتصالات، غطي الخلية الضوئية بعناية باللوحة الأمامية.
• 6.2 ادخل لوحة الجبهة بقوة حتى تتوقف، لضمان تناسبها بشكل جيد، ثم أغلقها بشكل آمن لحماية المكونات الداخلية.

7نظام الاختبار:

• 7.1 إجراء اختبار شامل للنظام عن طريق قطع شعاع الأشعة تحت الحمراء بشكل متعمد عدة مرات.
• 7.2 مراقبة وتأكيد الاستجابة الصحيحة للرل للتحقق من صحة وظائف الخلية الضوئية.

8أمن اللوحة الأمامية:

• 8.1 أخيراً، قم بتثبيت اللوحة الأمامية بشكل آمن في مكانها باستخدام المسامير المقدمة، مع ضمان بقائها ثابتة على الخلية الضوئية.

من خلال اتباع هذه التعليمات خطوة بخطوة، يمكنك بثقة تثبيت وضمان العمل السليم للخلية الضوئية IR-20M،وبالتالي تعزيز الأمن والكفاءة في تطبيقك.

مبادئ توجيهية لتثبيت خلية الفوتو تحت الحمراء السلكية ذات الطول 20 متر JUTAI IR-20

1. جهز موقع التثبيت:

   • اختر موقع مناسب يضمن تغطية مثالية للكشف.
   • تأكد من أن المنطقة خالية من العقبات لمنع التدخل

2. موقع التثبيت:

   • قم بتثبيت الخلية الضوئية بالأشعة تحت الحمراء على ارتفاع و زاوية مناسبة للحصول على أقصى قدر من التغطية ومدى الكشف.
   • استخدم سطح ثابت وآمن للتركيب لمنع الحركة أو عدم التواء.

3. اتصالات الأسلاك:

   • الرجوع إلى مخطط الأسلاك المزود أو دليل المستخدم للاتصال السليم للأسلاك.
   • تأكد من أن جميع الاتصالات معزولة بشكل آمن لمنع المشاكل الكهربائية.

4. إمدادات الطاقة:

   • توفير مصدر طاقة مستقر ضمن نطاق الجهد المحدد (عادة 12-24 فولت DC).
   • تحقق من القطبية والجهد لتجنب تلف الوحدة أثناء التثبيت.

5. الموازنة والاختبار:

   • ضع مصابيح الأشعة تحت الحمراء في محاذية بعضها البعض لضمان تغطية الكشف المناسبة.
   • اختبر الخلية الضوئية من خلال حجب شعاع الأشعة تحت الحمراء وتحقق من استجابة المرورية للعمل.

6. ضبط دقيق:

   • تعديل إعدادات المحاذاة والحساسية حسب الضرورة لتحسين الأداء.
   • تقليل الإنذارات الكاذبة أو الاكتشافات المفقودة عن طريق ضبط الخلية الضوئية.

7. التثبيت الآمن:

   • بعد تأكيد التشغيل السليم، قم بتثبيت الخلية الضوئية بأمان باستخدام معدات التثبيت المقدمة.
   • تأكد من أن جميع الاتصالات متماسكة وأن الوحدة محمية من العوامل البيئية

من خلال اتباع هذه المبادئ التوجيهية التثبيت بدقة يمكنك ضمان أعلى مستوى من الموثوقية والأداء مع JUTAI IR-20 20 متر الأسلاك الخلية الضوئية تحت الحمراءتوفير أمان وراحة لا مثيل لها لاحتياجاتك.
