جهاز استشعار الستارة الضوئية تحت الحمراء 1m 4 أشعة

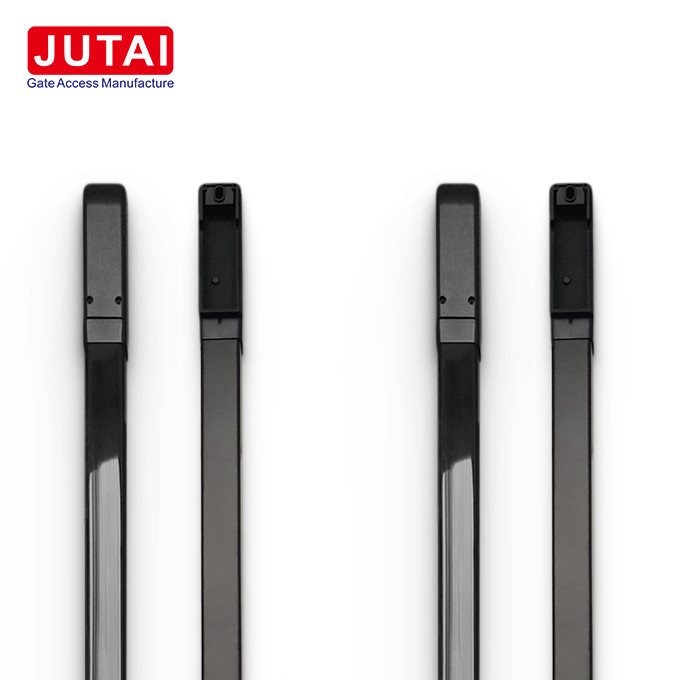

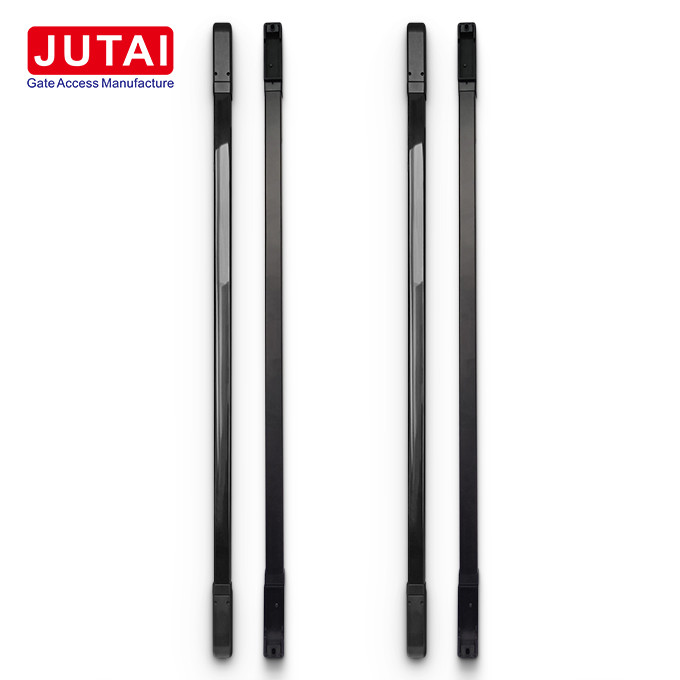

اسم المنتج: مستشعر ستارة الضوء الآمن JUTAI

وصف المنتج: جهاز الاستشعار للستائر الضوئية للسلامة JUTAI هو حل متقدم تم تصميمه لضمان سلامة وأمن الأبواب الصناعية وبوابات الحواجز والمناطق السكنية.يقف على ارتفاع متر واحد ومجهز بأربعة أشعة تحت الحمراءهذا المستشعر يقدم وظائف وموثوقية لا مثيل لها مصممة لتحمل البيئات القاسية و التداخلات الضوئية الشديدةيوفر حماية قوية مع تصنيف IP65 مقاومة للماء.
مبدأ العمل: يعمل مستشعر ستارة الضوء الآمن JUTAI من خلال انبعاث وانتشار وتفاعل وانعكاس واستقبال الأشعة تحت الحمراء.فيما يلي تحليل مفصل لمبادئ عملها:

1. انبعاثات الأشعة تحت الحمراء: يصدر المستشعر شعاع الأشعة تحت الحمراء باستخدام جهاز إرسال الأشعة تحت الحمراء المدمج.
2. انتشار الشعاع: يتنقل شعاع الأشعة تحت الحمراء هذا على طول مسار محدد مسبقاً، مما يخلق حاجزاً غير مرئي للكشف.
3. التفاعل مع الهدف: عندما يقطع جسم شعاع الضوء، فإنه يتفاعل مع الضوء تحت الحمراء عن طريق انعكاسه أو امتصاصه أو تشتيته.
4. الانعكاس أو التشتت: يلتقط جهاز الاستقبال تحت الحمراء للمستشعر الضوء تحت الحمراء المنعكس أو المشتت من الكائن.
5. معالجة الإشارة: يقوم جهاز الاستشعار بمعالجة الإشارة المستلمة لتحليل سمات مثل قوة الإشارة والتردد، وتحديد تفاصيل حاسمة عن الكائن، مثل وجوده وبعد.
6. نتائج الإخراج: يتم بعد ذلك تحويل البيانات المعالجة إلى إشارات كهربائية أو رقمية ، والتي يمكن أن تؤدي إلى إجراءات أو إنذارات أو تسجيل البيانات.

الخصائص الرئيسية:

• متانة استثنائية: مصممة لمقاومة التداخلات الضوئية الشديدة والظروف الخارجية الصعبة ، وتتميز بتصنيف IP65 للوقاية من الماء لفترة طويلة من المدى.
• نطاق الكشف الموسع: يضم نطاق كشف يزيد عن 15 مترًا ، مما يوفر تغطية واسعة وموثوقة.

وظائف:

1. أمان الباب الصناعي: يفتح الأبواب تلقائيًا إذا تم الكشف عن جسم أثناء الإغلاق ، مما يعزز بروتوكولات السلامة.
2. حماية بوابة الحاجز: مثالية لبوابات الحاجز ، يفتح المستشعر البوابات على الفور عند اكتشاف شخص أو مركبة أثناء الإغلاق.
3. تحسين الأمن المنزلي: يزيد من أمن المنزل عن طريق تشغيل مخرج رله عند اكتشاف دخول غير مصرح به ، مما يثني بشكل فعال عن المتسللين المحتملين.
4. خيارات تخصيص: يمكن تخصيص مستشعر ستارة الضوء الآمن في أطوال مختلفة وتكوينات شعاع لتلبية متطلبات محددة ، مما يضمن قدرة التكيف والأداء المثلى.

المواصفات:

• النموذج: PB20-16L15
• التكنولوجيا: تقنية الأشعة تحت الحمراء البصرية
• وضع الكشف: الكشف عن الوجود
• عدد العوارض: 4 (يمكن تخصيصها)
• الطول: 1m (يمكن تخصيصه)
• مسافة الكشف: 15 متر
• تشغيل الجهد: 12-24 فولت
• تيار تشغيل جهاز الإرسال: <50mA
• التيار التشغيلي للمستقبل: <50mA
• وقت الاستجابة: 50/100/150/200ms قابل للتعديل
• وقت الإشعال: حجب شعاع ضوئي، إشعال في غضون ثانيتين؛ حجب شعاعين مجاورين أو أكثر، إشعال على الفور
• طريقة الإطلاق: إطلاق شعاع واحد أو إطلاق شعاع متعدد (يمكن تحديده)
• درجة حرارة العمل: 20~60°C
• الرطوبة النسبية: 90%RH في الحد الأقصى؛ (لا توتر)
• خروج الإنذار: الخروج السلكي، المرور الخروج30VDC@2A، 125VAC@1A
• طريقة الخروج (نموذج سلكي): نقل سلكي، (لا/NC)
• زاوية الدوران: 180 درجة أفقي
• مستوى IP: IP65
• المواد: سبيكة الألومنيوم وبلاستيك PC

خطوات العملية:

إزالة الغطاء وربط الأسلاك:

1. فصل الغطاء العلوي والسفلي للمستشعر
2. قم بإقامة اتصالات الأسلاك وتوجيه نهاية الخيط من خلال منفذ الخيوط المحدد

الموقع و علامة الثقوب:

1. تأكيد موقع التثبيت من خلال التأكد من أن جهاز الإرسال والمستقبل موجهان بالتوازي.
2. ضع علامة دقيقة على مواقع الثقوب على الحائط

الحفر والإصلاح:

1. استخدم حفرة ضربات لخلق ثقوب في المواقع المحددة مسبقاً.
2. ادخل مغلقات الحائط في الثقوب المحفورة وأثبتها باستخدام المسامير.

جهاز إرسال واستقبال:

1. استخدم المسامير M3 * 25 لتثبيت جهاز الإرسال والمستقبل على الحائط.
2. قم بتوصيل مصدر الطاقة و ابدأ باختبار محاذاة المستشعر
3. ضبط الزاوية إذا لزم الأمر عن طريق تدوير أنبوب الألومنيوم.
4. بمجرد أن يتم محاذاة، قم بتثبيت المسمار الدوار بقوة.

استبدال الأغطية والاختبار النهائي:

1. قم بتثبيت الغطاء العلوي والسفلي للمستشعر باستخدام مسامير M2 * 8.
2. إجراء اختبار نهائي للتأكد من أن جهاز الاستشعار يعمل بشكل صحيح.

الأسئلة الشائعة:

ما هي بعض مشاكل التثبيت الشائعة؟

• قسم الأسئلة الشائعة لدينا يعالج مشاكل التثبيت المحتملة ويوفر حلول شاملة لضمان عملية التثبيت السريعة.

كيف يمكنني حل المشاكل إذا كان المستشعر لا يعمل بشكل صحيح؟

• تتضمن الأسئلة الشائعة نصائح تفصيلية لإصلاح الأخطاء المصممة للمساعدة في حل أي مشاكل تواجه أثناء مراحل التثبيت أو التشغيل.
