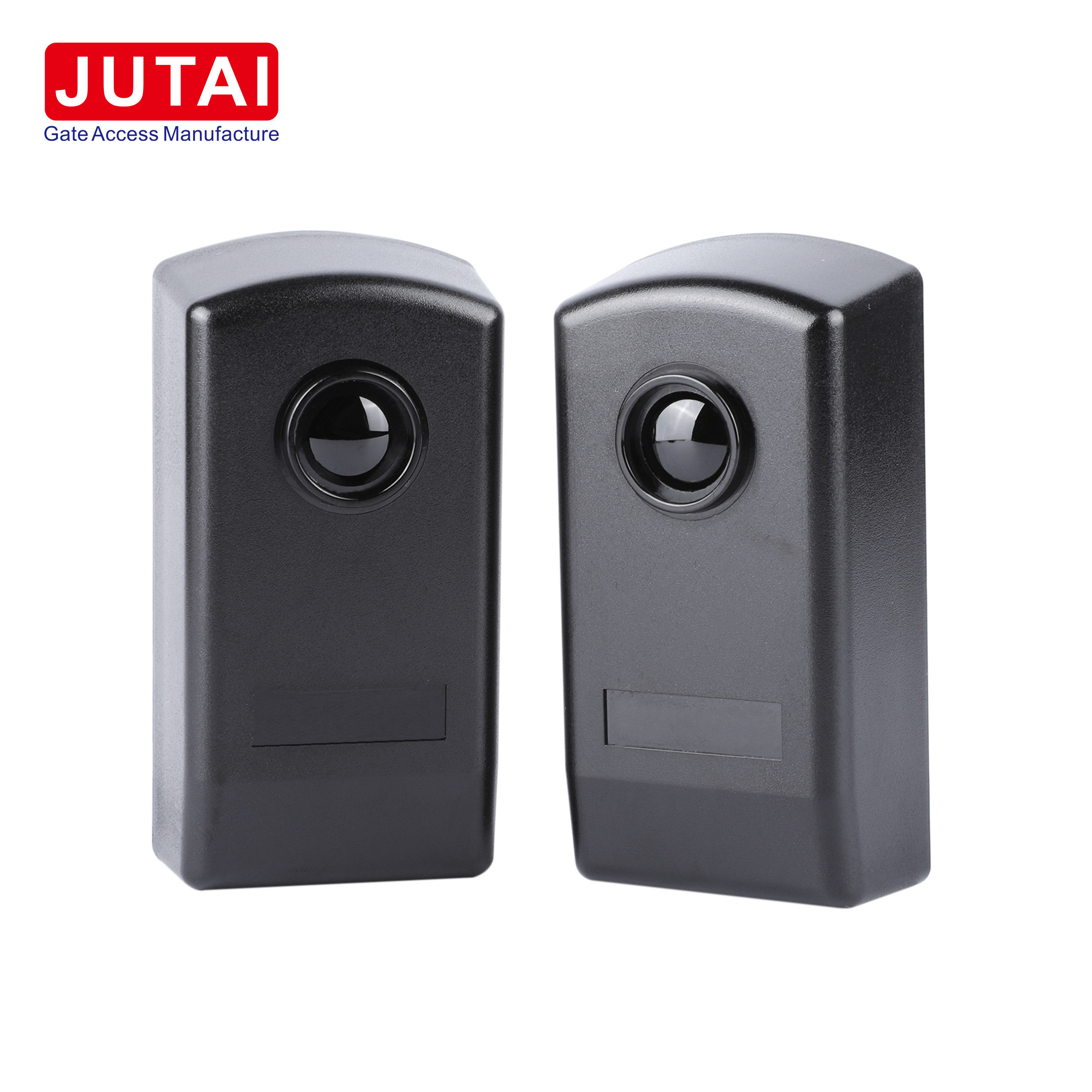

جهاز استشعار ضوئي كهربائي ضد الضوء القوي لحماية البوابة التلقائية

جهاز استشعار ضوئي كهربائي ضد الضوء القوي لحماية البوابة التلقائية

تجربة أمان وراحة أكبر مع جوتاي أوتوماتيك بوابة مستشعر تحت الحمراء الخلية الضوئية. هذا المستشعر مصمم بدقة يكتشف على الفور انقطاع في شعاع الأشعة تحت الحمراء،تشغيل إشارة مفتاح الإرسال بسرعةتتوسع تنوعها إلى تطبيقات مختلفة، بما في ذلك حاجز وقوف السيارات، أبواب المشاة، وبوابات المركبات لتحفيز الجسم. بالإضافة إلى ذلك،أنه يعمل كنظام موثوق به لمكافحة السرقة للكشف عن النوافذ، الأبواب، والممرات.

الخصائص الفريدة:

• أجهزة الكشف عن الأشعة المنفردة: تستخدم على نطاق واسع في الأبواب المنزلقة الآلية وأبواب الشاشة وأبواب المرآب والنوافذ، وتوفر أجهزة الكشف عن الأشعة المنفردة هذه موثوقية لا مثيل لها.
• جهاز إرسال ومستقبل متكامل: يتميز كل وحدة بإرسال ومستقبل متكامل مع مكبر ، يصدر شعاع تحت الحمراء الضيق لمواجهة تداخلات الضوء الخارجي بفعالية.
• نطاق الكشف الموثوق به: على الرغم من تركيبها على ارتفاع منخفض (20-40 سم فوق مستوى الأرض) ، فإن هذه أجهزة الاستشعار تحافظ على نطاق كشف ثابت من 2-20 متر.
• قدرة IR-20 على الكشف عن النفس: مصممة للأبواب المنزلقة، يمتاز مستشعر IR-20 بقدرات الكشف عن النفس. عند انقطاع شعاع الكشف عن النفس،الباب يتوقف عن إغلاقه ويتراجع بسرعة إلى أوسع موقع له، تحسين السلامة والراحة.

وظائف:

ضع كل زوج من أجهزة الكشف في نقاط متعارضة لإنشاء منطقة تحت الحمراء بينهماالكشف عن الحركة داخل هذه المنطقة يؤدي على الفور إلى إشارة إنذار يتم نقلها إلى مضيف إنذار الأمن (غير مدرج)مثالي لدمج سلس في إعدادات الأمن في المؤسسات التعليمية والمجمعات التجارية والمرافق الطبية والمباني السكنية، وخارجها.

أداء ثابت:

بغض النظر عن سيناريوهات الطقس السيئة مثل الأمطار أو العواصف الغبارية، نطاق الكشف يحافظ على أداء ثابت.التصميم المدمج والمقاوم للماء IP65 من جهاز الاستشعار الضوئي تحت الحمراء JUTAI IR-20 يضمن مقاومة استثنائية للإشعاع فوق البنفسجي والجسيمات الهشاشة، وتعزيز المرونة في البيئات الخارجية.

دعم شامل:

تتضمن كل حزمة دليل استخدام باللغة الإنجليزية مع الرسوم البيانية الموضحة ، مما يوفر إرشادات شاملة لتركيب وتكوين سهل.

باختصار ، يوفر الجسم الضوئي تحت الحمراء لجهاز الاستشعار الآلي للباب JUTAI أمانًا لا مثيل له وتنوعًا متعدد التطبيقات ، مما يضمن راحة العقل والراحة في بيئات مختلفة.




المعلم التقني

تفاصيل الاتصال لـ JUTAI IR-20

لتثبيت الخلية الضوئية IR-20M، اتبع هذه التعليمات خطوة بخطوة:

1. الوصول إلى الداخل: ارفع اللوحة الأمامية للخلية الضوئية للوصول إلى مكوناتها الداخلية.

2. إدخال الكابلات وتثبيت القاعدة: إدخال الكابلات في فتحات السكن الخاصة بها وتثبيت قاعدة الخلية الضوئية بثبات على الحائط.

3. تركيب على الجدار أو السطح المعدني:

   • إذا تم تثبيته على الجدار، حفر ثلاثة ثقوب 5 ø وإدخال مرساة المسامير المناسبة.
   • للتركيب على الأسطح المعدنية ، حفر ثلاثة ثقوب 3 ø للمسامير ذاتية الضغط.

4. قم بالاتصالات: قم بتوصيل الكابلات اللازمة وتشغيل الخلية الضوئية بتوتر يتراوح بين 12 و 24 فولت DC / AC.

5. تأكد من الموقع الصحيح: تأكد من وضع الخلية الضوئية بشكل صحيح ومواءمة ومتصلة. يجب أن يبقى LED الأحمر الموجود على المستقبل مغلقًا إذا تم تكوين كل شيء بشكل صحيح.عندما يتم قطع شعاع الأشعة تحت الحمراء، سيضيء المصباح الأحمر.

6. غطاء باللوحة الأمامية: بعد التحقق من الاتصالات ، غطي الخلية الضوئية باللوحة الأمامية. أدخلها بقوة حتى تتوقف ، ثم أغلقها بأمان.

7. نظام الاختبار: اختبار النظام عن طريق قطع شعاع الأشعة تحت الحمراء عدة مرات للتحقق من استجابة المرور.

8. تأمين اللوحة الأمامية: أخيرا، تأمين اللوحة الأمامية في مكانها باستخدام المسامير المقدمة.

اتباع هذه الخطوات بدقة سيضمن تركيب وتشغيل الخلية الضوئية IR-20M بشكل صحيح.
