جهاز استشعار ضوئي كهربائي قابل للتخصيص ضد أشعة الشمس للبوابة الصناعية الكبيرة 30m

جهاز استشعار ضوئي كهربائي قابل للتخصيص ضد أشعة الشمس للبوابة الصناعية الكبيرة 30m

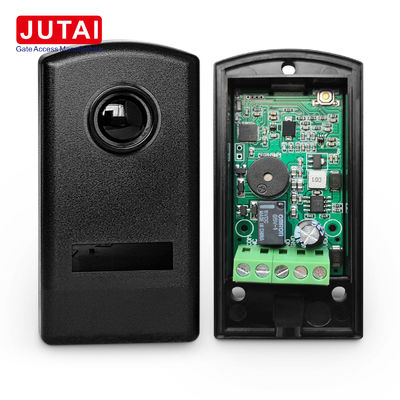

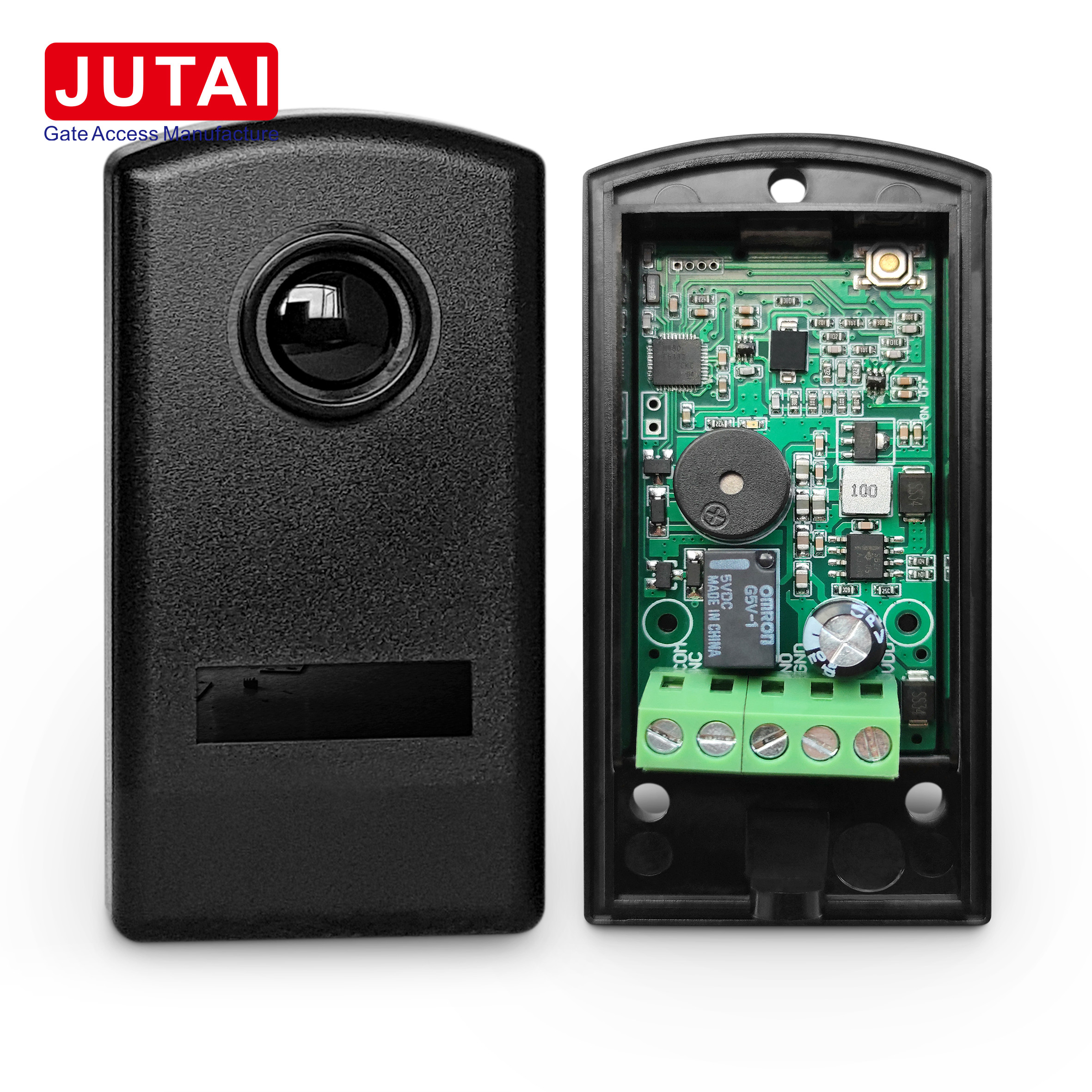

مستشعر الأشعة تحت الحمراء JUTAI IR-20M

الخصائص

1. الكشف عن المسافة الطويلة: يصل إلى 30 متراً من مسافة الكشف في أشعة الشمس الخارجية.
2. حساسية عالية: قادرة على اكتشاف الأشياء الصغيرة جدا أو الحركات الدقيقة بدقة.
3. وقت الاستجابة السريع: هذه أجهزة الاستجابة لديها أوقات استجابة سريعة للغاية، مما يجعلها مناسبة للتطبيقات التي تتطلب الكشف السريع.
4. مقاومة عالية للتداخل: مصممة لمقاومة التداخلات الضوئية البيئية (مثل أشعة الشمس أو أضواء المركبات) ، مما يضمن أداءً مستقراً.
5. سهولة التثبيت: عادة ما يتم تصميمه لسهولة التثبيت والمواءمة ، مما يسهل على المستخدم إعداد وصيانة.

التطبيقات

1. الأبواب الآلية وأنظمة التحكم في الوصول: تستخدم للكشف عن الأشخاص أو المركبات العابرة ، والتحكم تلقائيًا في فتح وإغلاق الأبواب.
2. أنظمة الأمن: في تطبيقات الأمن، فإنها تكتشف دخول غير مصرح به، وتستخدم عادةً لأمن الحدود والنوافذ والأبواب.
3. الأتمتة الصناعية: تستخدم في خطوط الإنتاج وشرائط النقل للكشف عن مواقع الأشياء وحركاتها، ومراقبة عمليات الآلات.
4. إدارة مواقف السيارات: تستخدم في مواقف السيارات للكشف عن دخول السيارات وخروجها، ومراقبة بوابات الحواجز، أو مراقبة احتلال أماكن وقوف السيارات.

تعليمات التثبيت

1. الوصول إلى الداخل: افتح اللوحة الأمامية للخلية الضوئية للوصول إلى مكوناتها الداخلية.
2. إدخال الكابلات وتثبيت القاعدة: إدخال الكابلات في فتحاتها الخاصة وتثبيت قاعدة الخلية الضوئية بثبات على الحائط.
3. تركيب على الجدار أو السطح المعدني:
   • لتركيب الجدار، حفر ثلاثة ثقوب 5 ملم وإدخال مرساة المسامير المناسبة.
   • بالنسبة للسطوح المعدنية، حفر ثلاثة ثقوب من 3 ملم للمسامير ذاتية الضغط.
4. قم بالاتصالات: قم بتوصيل الكابلات اللازمة وتشغيل الخلية الضوئية بتوتر بين 12 و 24 فولت DC / AC.
5. تأكد من الموقع الصحيح: قم بمواءمة الخلية الضوئية بشكل صحيح. يجب أن يبقى LED الأحمر الموجود على المستقبل مغلقًا إذا كان محسماً بشكل صحيح. إذا تم قطع شعاع الأشعة تحت الحمراء ، فسيتم إضاءة LED الأحمر.
6. غطاء باللوحة الأمامية: بمجرد التحقق من الاتصالات ، استبدل اللوحة الأمامية ، وتأكد من أنها ثابتة في مكانها.
7. نظام الاختبار: قم بقطع شعاع الأشعة تحت الحمراء عدة مرات للتحقق من استجابة المرور.
8. تأمين اللوحة الأمامية: وأخيرا، تأمين اللوحة الأمامية مع المسامير المقدمة.

تتبع هذه الخطوات سيضمن تركيب وتشغيل الخلية الضوئية IR-20M بشكل صحيح.

تجربة أعلى مستوى من الموثوقية مع JUTAI IR-20 سلكية تحت الحمراء خلية الضوء.

• مسافة الكشف المستقرة: توفر كشف مستقر وموثوق بشكل استثنائي على بعد 20 متر.
• مصابيح الأشعة تحت الحمراء عالية الجودة: تستخدم العلامات التجارية الألمانية الشهيرة لضمان مسافة ثابتة ومقاومة الضوء.
• رلهات موثوقة: يحتوي على رلهات العلامة التجارية اليابانية أومرون ، مما يضمن التوافق مع العديد من علامات تجارية مشغلي الأبواب.
• تكنولوجيا سطحية (SMT): تضمن دقة وتناسق إنتاج الدفعات من خلال معايير جودة صارمة.

المزايا والخصائص

دعم شامل

تتضمن كل حزمة دليل استخدام باللغة الإنجليزية مع الرسوم البيانية الموضحة ، مما يوفر إرشادات شاملة للتثبيت والتكوين بسهولة.

الاستنتاج

باختصار، يوفر مستشعر الأشعة تحت الحمراء جوتاي IR-20 أمانًا لا مثيل له وتنوعًا متعدد التطبيقات، مما يضمن راحة العقل والراحة في بيئات متنوعة.




المعلم التقني

تفاصيل الاتصال لـ JUTAI IR-20

لتثبيت الخلية الضوئية IR-20M، يرجى اتباع التعليمات التالية خطوة بخطوة:

1. الوصول إلى الداخل:

   • ارفع اللوحة الأمامية للخلية الضوئية للوصول إلى مكوناتها الداخلية

2. إدخال الكابلات وتثبيت القاعدة:

   • ادخل الكابلات في فتحاتها المخصصة وربط قاعدة الخلية الضوئية بحزم بالجدار.

3. تركيب على الجدار أو السطح المعدني:

   • إذا تم تثبيته على الجدار، حفر ثلاثة ثقوب 5 ø وإدخال مرساة المسامير المناسبة.
   • للتركيب على الأسطح المعدنية ، حفر ثلاثة ثقوب 3 ø للمسامير ذاتية الضغط.

4. قم بالاتصال:

   • قم بتوصيل الكابلات اللازمة وتزويد الخلية الضوئية بالطاقة بجهد يتراوح بين 12 و 24 فولت DC/AC.

5. تأكد من الموقع الصحيح:

   • تأكد من وضع الخلية الضوئية بشكل صحيح وتحويلها وتوصيلها
   • يجب أن يبقى المصابيح الحمراء الموجودة على جهاز الاستقبال مغلقة إذا كان كل شيء مثبت بشكل صحيح.
   • عندما يتم قطع شعاع الأشعة تحت الحمراء، سيضيء المصابيح الحمراء.

6. الغطاء مع اللوحة الأمامية:

   • بمجرد التحقق من الاتصالات غطي الخلية الضوئية باللوحة الأمامية
   • ادخله بقوة حتى يتوقف ثم أغلقيه جيداً

7. نظام الاختبار:

   • اختبر النظام بإيقاف شعاع الأشعة تحت الحمراء عدة مرات لضمان استجابة الإرسال الصحيحة.

8. لوحة الأمامية الآمنة:

   • وأخيرا، تأمين لوحة الأمام في مكانها باستخدام المسامير المقدمة.

من خلال اتباع هذه الخطوات بعناية، يمكنك ضمان تثبيت وتشغيل الخلية الضوئية IR-20M بشكل صحيح.

إرشادات التثبيت:

1. إعداد موقع التثبيت: اختر موقع مناسب لتثبيت خلايا الضوء تحت الحمراء ذات الأسلاك JUTAI IR-20 20 متر.تأكد من أن المنطقة خالية من العقبات وتوفر تغطية مثالية للكشف.

2. موقع التثبيت: قم بتثبيت الخلية الضوئية تحت الحمراء على ارتفاع وزاوية تسمح بأقصى قدر من التغطية ومدى الكشف.الهدف من سطح تركيب مستقر وآمن لمنع أي حركة أو عدم التنسيق.

3. اتصالات الأسلاك: قم بتوصيل أسلاك الخلية الضوئية تحت الحمراء وفقًا لرسم السلك المقدم أو دليل المستخدم.ضمان العزل المناسب والاتصالات الآمنة لمنع أي مشاكل كهربائية.

4. مصدر الطاقة: توفير مصدر طاقة مستقر ضمن نطاق الجهد المحدد (عادة 12-24 فولت DC) إلى الخلية الضوئية تحت الحمراء. تحقق مرتين من القطبية والجهد لتجنب تلف الوحدة.

5. الموازنة والاختبار: بمجرد تثبيتها وتشغيلها ، قم بموازنة مصابيح الأشعة تحت الحمراء للتأكد من أنها تواجه بعضها البعض ومسافة الكشف تلبي متطلباتك.اختبار الخلية الضوئية عن طريق عرقلة شعاع الأشعة تحت الحمراء والتحقق من استجابة المرور.

6. ضبط دقيق: إذا لزم الأمر، قم بتعديل إعدادات محاذاة الحساسية والحساسية للخلية الضوئية تحت الحمراء لتحسين أدائها وتقليل الإنذارات الكاذبة أو الكشف المفقود.

7. التثبيت الآمن: بعد تأكيد التشغيل السليم ، قم بتثبيت الخلية الضوئية تحت الحمراء بشكل آمن في مكانها باستخدام أجهزة التثبيت المقدمة.تأكد من أن جميع الاتصالات مشددة وأن الوحدة محمية من عوامل البيئة.

من خلال اتباع إرشادات التثبيت هذه بدقة يمكنك تجربة أعلى مستوى من الموثوقية والأداء مع الجسم الضوئي تحت الحمراءتوفير أمان وراحة لا مثيل لها لاحتياجاتك.
