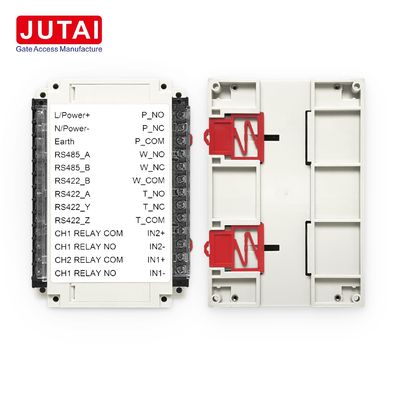

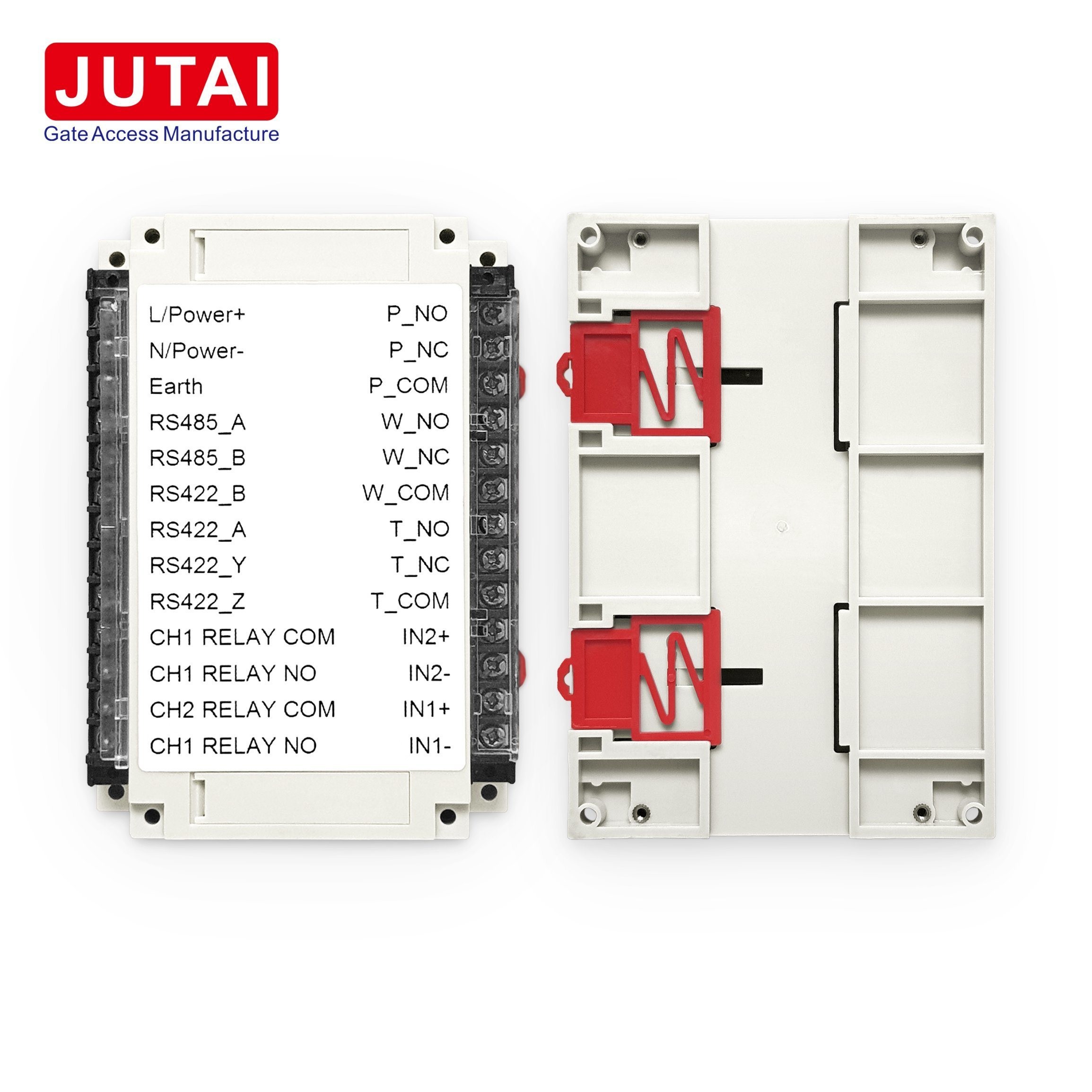

BR-101 جهاز تحكم ضوء المرور الذكي

BR-101 T-No/Nc/COM مراقب إشارات المرور لموقف السيارات مراقب المرور الذكي

جهاز تحكم مرور ذكي
مختلف المشاريع برنامج وحدة التحكم مختلف، لقد خصصنا العديد من المشاريع المختلفة للعملاء. في الواقع، نحن بحاجة فقط المهندسين لدينا للتعامل مع وحدة التحكم.الرجاء التواصل مع فريقنا حول أي متطلبات المشروع

هناك حلول المشروع الناجحة للعميل:
الحل 1
1السيارات على المنحنى كل من الخروج والدخول
قائمة المنتجات:
جهاز تحكم صغير للسيارات
2قطعة من مصابيح المرور
كاشف حلقة قناة مزدوجة
كاشف حلقة واحدة
2 قطعة ضوء تحذير
1 وحدة بوابة حاجز
كابل الحلقة وخط الطاقة
2مبدأ العمل:
عندما لا تكون هناك سيارة على جانبي، كل من الجانبين يظهر الضوء الأخضر، عندما يكون هناك سيارة
عند إدخال CH1B إلى CH2B (أو عندما تدخل سيارة CH1A إلى CH2A) ، يصدر الإنذار W1(W2).
في هذه النقطة يبقى الضوء LB أخضر (LA يبقى أخضر) ، في حين أن LA ((LB) يتكون من تحول الأحمر، لا يسمح للسيارات، وانتظر 3 ثواني (6 ثواني عن طريق رمز الاتصال).
إذا استمرت السيارة في الاتجاه B (اتجاه A) ، بعد أن يتم إطلاق عدد كبير من المركبات، فإنه يجبر على التبديل إلى الضوء الأحمر والانتظار لمدة 3 ثوان (6).
إذا لم تمر أي مركبة في الاتجاه A (التوجه B) بعد ثواني من خلال رمز الاتصال ، فإن كلا الجانبين في حالة الضوء الأخضر.
ملاحظة: الحساب عند إدخال CH2B في الاتجاه B أو CH2A في الاتجاه A كرمز.
الحل 2
1.السيارات لثلاثة مدخلات ومخارج
قائمة المنتجات:
جهاز تحكم صغير للسيارات
3قطعة من مصابيح المرور
كاشف حلقة قناة مزدوجة
كاشف حلقة واحدة
3 أجهزة ضوء تحذير
1 وحدة بوابة حاجز
كابل الحلقة وخط الطاقة
2مبدأ العمل:
عندما لا يكون هناك سيارة على الجانبين الثلاثة، والجانبين الثلاثة كلها تظهر الضوء الأخضر، عندما يكون هناك سيارة دخول CH1B إلى CH2B، أجهزة الإنذار W1 و W2 صوت.
في هذا الوقت ، لا يزال الضوء LB أخضر ، في حين أن LA و LC يتغيران من الأخضر إلى الأحمر ، لا يسمح بالمركبات ، انتظر 3 ثواني (6 ثواني عن طريق رمز الاتصال).
إذا كان هناك عدد أكبر من السيارات في الاتجاه B، بعد أن يتم إطلاق عدد كبير من السيارات، فإنه يجبر على التبديل إلى ضوء أحمر والانتظار لمدة 3 ثوان (6).
إذا لم تمر أي مركبة في الاتجاه A والاتجاه C بعد ثوان (رمز الاتصال).
جميع الجوانب خضراء
ملاحظة: الحساب عند إدخال CH2B في الاتجاه B أو CH2A في الاتجاه A كرمز.

الحل 3
1لدخول واحد ومخرج واحد
قائمة المنتجات:
بوابات الحاجز 2pcs
إشارة مرورية ذكية
أجهزة الكشف ذات الحلقة الواحدة
1 قطعة من ضوء LED واحد "بطء"
1قطعة ضوء المرور LED "بطء" + أخضر
2مبدأ العمل:

عندما تأتي السيارة إلى الحلقة 1، يظهر ضوء الدخول 6 و ضوء الخروج 5 ببطء.

بعد أن تترك السيارة الحلقة 1 سيكون لديها 6s إرسال تأخير الخروج.

بعد 6s، سيغير الضوء 5 و 6 إلى أسود، الضوء 2 الأخضر. (حالة الضوء يحددها مخرج المرور أو ضغط الأرض)

الجانب الآخر يعمل بنفس الطريقة
الحل الرابع
1. لنفس الدخول والخروج
قائمة المنتجات:
بوابة حاجزية
1 قطعة قارئ UHF
جهاز تحكم ضوء مرور ذكي
إشارات المرور
أجهزة كشف حلقة قناة مزدوجة
كاشف حلقة واحدة
بطاقة أو ملصق
مبدأ العمل:
المدخل إلى المخرج:
عندما السيارة على الحلقة1، وتشغيل قارئ البطاقة، القارئ سوف يقرأ البطاقة، إذا كانت البطاقة صالحة، S1 سوف تكون خضراء، S2 تصبح حمراء، والحاجز مفتوح.
عندما السيارة على الحلقة 2 S1 تصبح حمراء و S2 ستبقى خضراء.
عندما السيارة مرت حلقة 2، S1 تصبح خضراء و S2 البقاء خضراء.
إذا لم تكن هناك سيارة، فإن اللون الأخضر عند المدخل والخروج يظل دائما على.
الخروج إلى المدخل:
عندما السيارة على الحلقة2، كاشف الحلقة سوف يؤدي إلى فتح الحاجز، S2 سيكون أخضر، S1 تصبح حمراء.
عندما السيارة على الحلقة1، S2 تصبح حمراء S1 ستبقى خضراء.
عندما السيارة مرت حلقة 1، S2 تصبح خضراء و S1 البقاء خضراء.
إذا لم يكن هناك سيارة، اللون الأخضر عند الدخول والخروج يظل دائما على.

الحل 5
1للدخول إلى بوابة واحدة
قائمة المنتجات:
1 قطعة من إشارة المرور
جهاز تحكم مرور ذكي
2مبدأ العمل:
عندما تضغط السيارة على الحلقة A، يتم تشغيل IU والضوء الأحمر
أنا أحكم ما إذا كانت السيارة مسجلة أم لا، إذا كانت غير صالحة، فإن المنعطف لن يفتح، والحفاظ على الضوء الأحمر على؛ عندما تترك السيارة الضوء الأحمر، فإنه يغلق.
إذا كان صحيحاً، الضوء الأحمر مغلق، الضوء الأخضر مضاء
عندما تمر السيارة بالدائرة (ب) ، تغلق بوابة الطريق وتطفئ الضوء الأخضر.
مخطط النظام:
