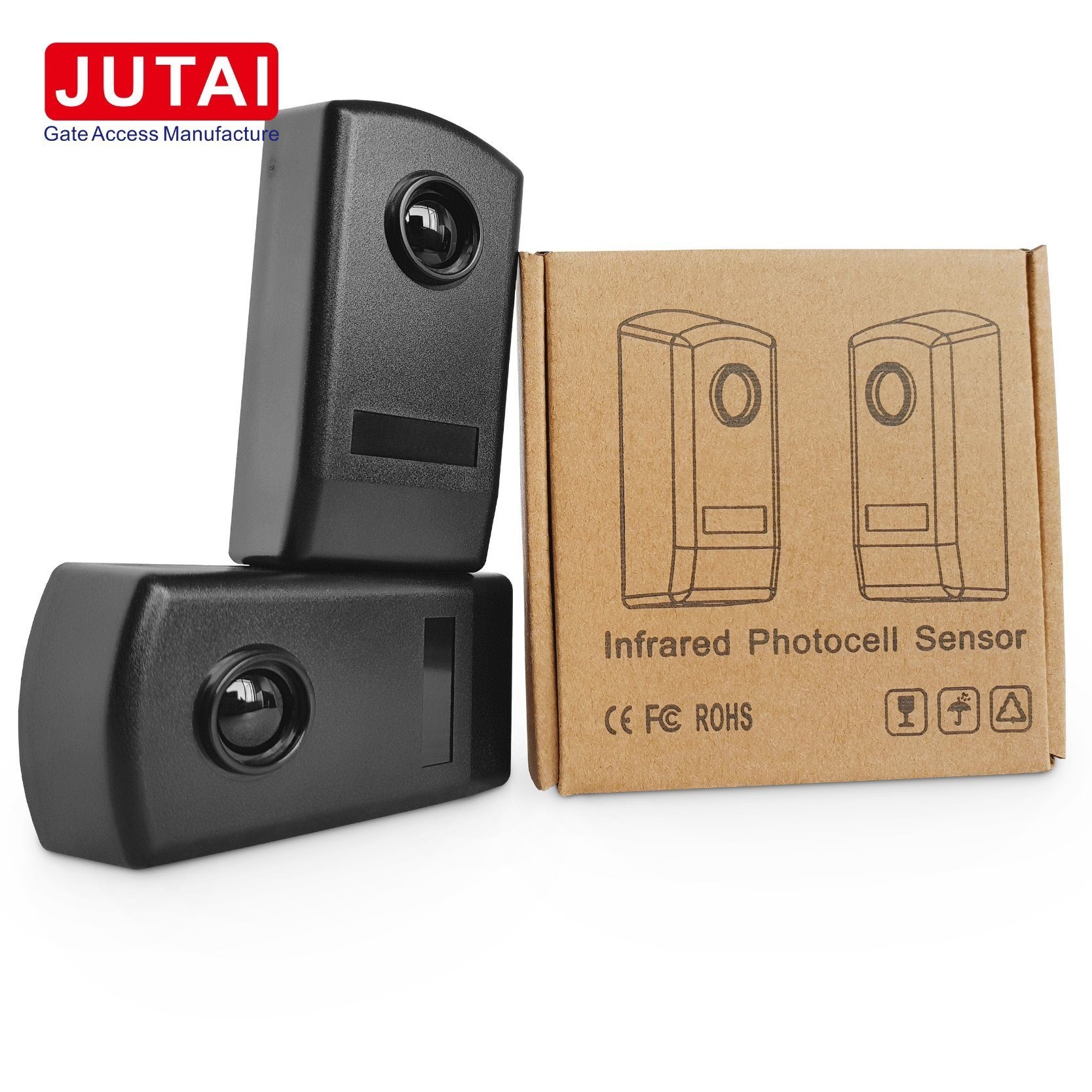

مقاومة أشعة الشمس في الهواء الطلق 30m نطاق الكشف IP65 جهاز استشعار الخلايا الضوئية تحت الحمراء المقاومة للماء لسلامة البوابة
تفاصيل المنتج
| تصنيف IP | IP65 | رمز النظام المنسق | 8531901000 |
|---|---|---|---|
| حجم العبوة | 12.00 سم * 11.70 سم * 4.30 سم | الوزن الإجمالي للحزمة | 0.150 كجم |
| نوع الكشف | كاشف الفوتون | يكتب | سلكي |
| إبراز | جهاز استشعار الخلية الضوئية تحت الحمراء المقاومة لأشعة الشمس,جهاز استشعار تحت الحمراء للخلايا الضوئية المقاومة لأشعة الشمس,جهاز استشعار الخلايا الضوئية تحت الحمراء للسلامة |
||
منتوج وصف
مقاومة أشعة الشمس الخارجية مستشعر كهروضوئي بالأشعة تحت الحمراء 30 مترًا لسلامة البوابة
مستشعر كهروضوئي بالأشعة تحت الحمراء لمقاومة أشعة الشمس الخارجية 30 مترًا لسلامة البوابة. مستشعر الأشعة تحت الحمراء لأبواب JUTAI الأوتوماتيكية، عند قطع الأشعة تحت الحمراء، سيخرج المرحل إشارة تبديل، يمكن أن يعمل لحواجز مواقف السيارات، والبوابات المتحركة، وبوابات المركبات كاستشعار للجسم. يمكن أن يعمل أيضًا للكشف عن النوافذ والأبواب والممرات ضد السرقة.
المواصفات الفنية
| ميزة | مواصفات |
|---|---|
| مزود الطاقة | 12-24VAC/VDC |
| المدى الأقصى | 20 مترًا |
| درجة حرارة التشغيل | -10 إلى +60 درجة مئوية |
| الحد الأقصى لتيار عمل المرسل | 25 مللي أمبير |
| الحد الأقصى لتيار عمل المستقبل | 35 مللي أمبير |
| الحد الأقصى لملامس المرحل | 500 مللي أمبير عند 48VAC/VDC |
| تصنيف IP | IP65 مع مطاط |
الميزات الرئيسية
- مستشعرات شعاع واحد، تستخدم عادة للأبواب المنزلقة الأوتوماتيكية، وأبواب المصاريع، وأبواب المرآب، والنوافذ، والتطبيقات الأخرى
- تتكون كل وحدة من مرسل ومستقبل مع مضخم مدمج يولد شعاعًا من الأشعة تحت الحمراء
- يساعد شعاع الأشعة تحت الحمراء الضيق على منع التداخل من مصادر الضوء الخارجية
- مدى اكتشاف موثوق به من 2-20 مترًا حتى عند تركيبه على ارتفاع منخفض (20-40 سم من الأرض)
- يتميز مستشعر IR-20 بوظيفة الكشف الذاتي للأبواب المنزلقة مع أمان عكس تلقائي
التشغيل والتطبيق
قم بتركيب كل زوج من الكواشف في مواضع متقابلة، مما يخلق منطقة أشعة تحت حمراء بينهما. عندما يمر شخص عبر منطقة الأشعة تحت الحمراء هذه، يرسل الكاشف إشارة إنذار إلى مضيف إنذار الأمان.
مثالي للتركيب في أنظمة الأمان في المدارس والمباني المكتبية والمستشفيات وساحات المنازل وما إلى ذلك.
يظل نطاق الكشف مستقرًا حتى في الظروف الجوية السيئة مثل المطر والغبار وما إلى ذلك.
يتم تضمين دليل استخدام باللغة الإنجليزية في العبوة، ويوفر تعليمات مفصلة مع رسوم بيانية لسهولة التركيب والإعداد.
تصميم المنتج
يتميز مستشعر JUTAI IR-20 بالأشعة تحت الحمراء بمقاس صغير جدًا ومدمج، ومستوى مقاومة للماء IP65، ومقاومة فائقة للضوء. مصمم ليكون مستقرًا وموثوقًا به في البيئات الخارجية ذات الأشعة فوق البنفسجية القوية وظروف الرمال والغبار القاسية.
تفاصيل التوصيل
دليل التركيب
لفتح IR-20M، ارفع اللوحة الأمامية للمستشعر الكهروضوئي. أدخل الكابلات في مساكنها وثبت القاعدة على الحائط.
للتركيب على الحائط: قم بحفر ثلاث فتحات بقطر 5 مم وركب مثبتات براغي مناسبة.
للتركيب المعدني: قم بحفر ثلاث فتحات بقطر 3 مم للتركيب باستخدام براغي ذاتية اللولبة.
قم بإجراء التوصيلات وقم بتزويد المستشعرات الكهروضوئية بالطاقة بجهد 12-24 فولت تيار مستمر/متردد. يشير المحاذاة الصحيحة إلى أن مؤشر LED الأحمر مطفأ على المستقبل.
قم بتغطية المستشعر الكهروضوئي باللوحة الأمامية واختبر النظام عن طريق مقاطعة الشعاع عدة مرات.
ضمان الجودة
يوفر مستشعر JUTAI IR-20 الكهروضوئي بالأشعة تحت الحمراء السلكي بمسافة 20 مترًا مسافة اكتشاف مستقرة وموثوقة. تستخدم مصابيح الأشعة تحت الحمراء لدينا علامات تجارية ألمانية لضمان استقرار المسافة ومقاومة الضوء. تستخدم المرحلات لدينا علامة Omron التجارية اليابانية لضمان التوافق مع مختلف العلامات التجارية لمشغلات الأبواب. يضمن إنتاج رقعة SMT دقة الجودة في التصنيع الدفعي.
نطاق المنتج
بعد عدة سنوات من التطوير، نقدم مجموعة شاملة من منتجات الأشعة تحت الحمراء بما في ذلك الموديلات السلكية بمسافة 20 مترًا، والموديلات اللاسلكية بمسافة 30 مترًا، ومستشعرات الأشعة تحت الحمراء المنعكسة بمسافة 7 أمتار، ومجموعات المستشعرات الكهروضوئية الستائرية.
